Beschreibung
Durch die radiale O-Ring-Vorspannung
können auch leichte Auslenkungen der
Stange ausgeglichen werden.
Das Eindringen von Schmutz und
Feuchtigkeit über den Nutgrund wird durch
die statische Abdichtung mit dem O-Ring
zuverlässig verhindert.
Beim Einsatz von Doppelabstreifern
kann es zu einem Druckaufbau zwischen
Abstreifer und Stangendichtung kommen
(Insbesondere wenn Stangendichtungen
mit geringem Rückfördervermögen vorgeschaltet sind).
Wir empfehlen daher eine Druckentlastungsbohrung vor dem Doppeabstreifer vorzusehen, um ein Herauspressen des Abstreifers aus der Nut zu
vermeiden.
Haben Sie Fragen? Wir sind gerne für Sie da!
IHR HENNLICH SCHWEIZ TEAM

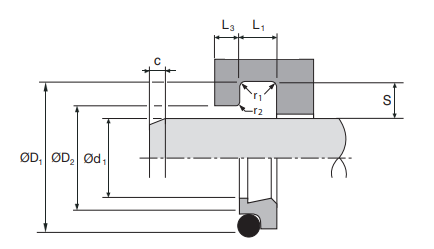

| Artikelnummer | Innenø - d1 (mm) | L1 Einbauraum höhe (mm) | D2 Haltebund ø (mm) | Aussenø- D1 (mm) | |
|---|---|---|---|---|---|
| 012018050-2259A16N | 12 | 5 | 13,5 | 18,8 |
Weitere Informationen nach Anmeldung
|
| 014020050-2258A16N | 14 | 5 | 15,5 | 20,8 |
Weitere Informationen nach Anmeldung
|
| 016022050-2259A16N | 16 | 5 | 17,5 | 22,8 |
Weitere Informationen nach Anmeldung
|
| 018024050-2258A16N | 18 | 5 | 19,5 | 24,8 |
Weitere Informationen nach Anmeldung
|
| 020026050-2258A16N | 20 | 5 | 21,5 | 26,8 |
Weitere Informationen nach Anmeldung
|
| 022028050-2258A16N | 22 | 5 | 23,5 | 28,8 |
Weitere Informationen nach Anmeldung
|
| 022030060-2259A16N | 22 | 6 | 23,5 | 30,8 |
Weitere Informationen nach Anmeldung
|
| 025031050-2258A16N | 25 | 5 | 26,5 | 31,8 |
Weitere Informationen nach Anmeldung
|
| 025032050-2259A16N | 25,4 | 5 | 26,9 | 32,2 |
Weitere Informationen nach Anmeldung
|
| 028034050-2258A16N | 28 | 5 | 29,5 | 34,8 |
Weitere Informationen nach Anmeldung
|
| 030036050-2258A16N | 30 | 5 | 31,5 | 36,8 |
Weitere Informationen nach Anmeldung
|
| 032038050-2258A16N | 32 | 5 | 33,5 | 38,8 |
Weitere Informationen nach Anmeldung
|
| 033039050-2259A16N | 33 | 5 | 34,5 | 39,8 |
Weitere Informationen nach Anmeldung
|
| 033041063-2259A16N | 33 | 6,3 | 34,5 | 41,8 |
Weitere Informationen nach Anmeldung
|
| 034040050-2259A16N | 34 | 5 | 35,5 | 40,8 |
Weitere Informationen nach Anmeldung
|
| 035041050-2258A16N | 35 | 5 | 36,5 | 41,8 |
Weitere Informationen nach Anmeldung
|
| 036042050-2258A16N | 36 | 5 | 37,5 | 42,8 |
Weitere Informationen nach Anmeldung
|
| 038044050-2259A16N | 38 | 5 | 39,5 | 44,8 |
Weitere Informationen nach Anmeldung
|
| 040046050-2258A16N | 40 | 5 | 41,5 | 46,8 |
Weitere Informationen nach Anmeldung
|
| 040048063-2258A16N | 40 | 6,3 | 41,5 | 48,8 |
Weitere Informationen nach Anmeldung
|
| 042048050-2258A16N | 42 | 5 | 43,5 | 48,8 |
Weitere Informationen nach Anmeldung
|
| 042050063-2259A16N | 42 | 6,3 | 43,5 | 50,8 |
Weitere Informationen nach Anmeldung
|
| 045051050-2258A16N | 45 | 5 | 46,5 | 51,8 |
Weitere Informationen nach Anmeldung
|
| 045053063-2258A16N | 45 | 6,3 | 46,5 | 53,8 |
Weitere Informationen nach Anmeldung
|
Montage
Ab ca. 30 mm Stangendurchmesser lässt
sich A116 in geschlossene Nuten einschnappen:
Zuerst den O-Ring im Nutgrund platzieren. Dabei darauf achten, dass er nicht
verdrillt in der Nut zu liegen kommt.
Dann den Kunststoffteil am Besten oval
verformen, axial aufbiegen und rundum in
die Nut einschnappen lassen.
Wenn eine nierenförmige Verformung
nicht vermeidbar ist - keine scharfen
Knickstellen machen.
Auf seitenrichtige Montage von Dichtund Abstreifkante achten!
Zuletzt den Abstreifer von Hand oder mit
einem schlanken Konusdorn kalibrieren.
Einsatzgebiete
A116 ist ein Doppelabstreifer, der sowohl
äußere Verunreinigungen von der Stange,
als auch den Leckölfilm aus dem Dichtraum abstreift.
A116 wird meist in Kombination mit
Stangendichtungen mit gutem Rückfördervermögen (z.B. S216) eingesetzt.
Vorteile
niedrige Reibung - kein Stick-Slip,gute Funktionssicherheit durch verschiedene Kombinationsmöglichkeiten der Werkstoffe ist sowohl der Einsatz für hohe Stangengeschwindigkeiten, als auch für gute Abstreifleistung einstellbar, große Werkstoffauswahl auch für Sonderanwendungen
