Beschreibung
Durch die radiale Vorspannung der
beiden O-Ringe ist sowohl die statische
Abdichtung am Nutgrund als auch die
gleichmäßige Anpressung der äußeren
Abstreifkante und der inneren Dichtkante
sichergestellt.
Der Abstreifer A117 kann kurzzeitig auch
den vollen Betriebsdruck aufnehmen,
wenn der äußere Steg L3
massiv genug
ausgelegt wird.
Wir empfehlen trotzdem eine Druckentlastungsbohrung zwischen Dichtung
und Abstreifer vorzusehen.
Bei Stangendichtungen mit gutem Rückfördervermögen (z.B. S16 / S216) kann unter Umständen, je
nach den anderen Betriebsbedingungen,
darauf verzichtet werden
Haben Sie Fragen? Wir sind gerne für Sie da!
IHR HENNLICH SCHWEIZ TEAM

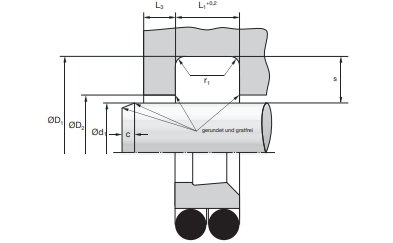

| Artikelnummer | Innenø - d1 (mm) | D2 Haltebund ø (mm) | Aussenø- D1 (mm) | L1 Einbauraum höhe (mm) | |
|---|---|---|---|---|---|
| 012019042-2259A17N | 12 | 13 | 19,6 | 4,2 |
Weitere Informationen nach Anmeldung
|
| 014021042-2258A17N | 14 | 15 | 21,6 | 4,2 |
Weitere Informationen nach Anmeldung
|
| 016023042-2258A17N | 16 | 17 | 23,6 | 4,2 |
Weitere Informationen nach Anmeldung
|
| 018025042-2258A17N | 18 | 19 | 25,6 | 4,2 |
Weitere Informationen nach Anmeldung
|
| 020027042-2258A17N | 20 | 21 | 27,6 | 4,2 |
Weitere Informationen nach Anmeldung
|
| 022029042-2258A17N | 22 | 23 | 29,6 | 4,2 |
Weitere Informationen nach Anmeldung
|
| 025032042-2258A17N | 25 | 26 | 32,6 | 4,2 |
Weitere Informationen nach Anmeldung
|
| 028035042-2258A17N | 28 | 29 | 35,6 | 4,2 |
Weitere Informationen nach Anmeldung
|
| 030037042-2258A17N | 30 | 29 | 37,6 | 4,2 |
Weitere Informationen nach Anmeldung
|
| 032039042-2258A17N | 32 | 33 | 39,6 | 4,2 |
Weitere Informationen nach Anmeldung
|
| 035042042-2258A17N | 35 | 36 | 42,6 | 4,2 |
Weitere Informationen nach Anmeldung
|
| 036043042-2258A17N | 36 | 37 | 43,6 | 4,2 |
Weitere Informationen nach Anmeldung
|
| 036044050-2258A17N | 36 | 37 | 44 | 5 |
Weitere Informationen nach Anmeldung
|
| 038045042-2258A17N | 38 | 39 | 45,6 | 4,2 |
Weitere Informationen nach Anmeldung
|
| 040048063-2258A17N | 40 | 41,5 | 48,8 | 6,3 |
Weitere Informationen nach Anmeldung
|
| 042050063-2259A17N | 42 | 43,5 | 50,8 | 6,3 |
Weitere Informationen nach Anmeldung
|
| 045053063-2258A17N | 45 | 46,5 | 53,8 | 6,3 |
Weitere Informationen nach Anmeldung
|
| 050058063-2258A17N | 50 | 51,5 | 58,8 | 6,3 |
Weitere Informationen nach Anmeldung
|
| 055063063-2259A17N | 55 | 56,5 | 63,8 | 6,3 |
Weitere Informationen nach Anmeldung
|
| 056064063-2258A17N | 56 | 57,5 | 64,8 | 6,3 |
Weitere Informationen nach Anmeldung
|
| 060068063-2258A17N | 60 | 61,5 | 68,8 | 6,3 |
Weitere Informationen nach Anmeldung
|
| 063071063-2258A17N | 63 | 64,5 | 71,8 | 6,3 |
Weitere Informationen nach Anmeldung
|
| 065073063-2258A17N | 65 | 66,5 | 73,8 | 6,3 |
Weitere Informationen nach Anmeldung
|
| 070082081-2258A17N | 70 | 72 | 82,2 | 8,1 |
Weitere Informationen nach Anmeldung
|
Montage
Ab ca. 30 mm Stangendurchmesser lässt
sich A117 in geschlossene Nuten einschnappen:
Zuerst die O-Ringe im Nutgrund
platzieren. Dabei darauf achten, dass
diese nicht verdrillt in der Nut zu liegen
kommen.
Dann den Kunststoffteil am Besten oval
verformen, axial aufbiegen und rundum
in die Nut einschnappen lassen.
Wenn eine nierenförmige Verformung
nicht vermeidbar ist keine scharfen Knickstellen machen.
Auf seitenrichtige Montage von Dichtund Abstreifkante achten!
Zuletzt den Abstreifer von Hand oder mit
einem schlanken Konusdorn kalibrieren.
Einsatzgebiete
A117 ist ein Doppelabstreifer, der sowohl
äußere Verunreinigungen von der Stange
als auch den Leckölfilm aus dem Dichtraum abstreift
Vorteile
niedrige Reibung - kein Stick-Slip
gleichmäßige Anpressung von Abstreif- und Dichtkante, stabiler Sitz in der Nut
kann kurzfristig den vollen Betriebsdruck aufnehmen, gute Funktionssicherheit verschiedene Werkstoffkombinationen sowohl für hohe Taktfrequenz oder auch
für ausgezeichnete Abstreifleistung bei langen Hüben einstellbar, große Werkstoffauswahl auch für Sonderanwendungen
