A38
Einbauraumzeichnung A38
Extremer Einsatz
Beschreibung
Der Abstreifer Qualität A38 wird aus einem Spezial-Polyester hergestellt und ist besonders für robusten Einsatz zu empfehlen. Dabei garantieren Materialqualität und Design eine bestmögliche Abstreifleistung. Der A38 schützt das "Innenleben" Ihrer Zylinder z.B. gegen Zement- oder Kohlestaub, Zunder oder Eis unter schwersten Bedingungen, wie sie im Bergbau, in Hüttenbetrieben oder Erdbewegungsgeräten vorkommen. Die Abstreiflippe ist so gestaltet, dass der Kontakt zur Stangenoberfläche immer garantiert ist, um den Schmutz einwandfrei abzustreifen. A38 hat einen guten Festsitz in der Nut und verhindert zuverlässig das Eindringen von Schmutz und Feuchtigkeit, auch am Außendurchmesser.Weitere Informationen nach Anmeldung
Haben Sie Fragen? Wir sind gerne für Sie da!
IHR HENNLICH SCHWEIZ TEAM
Produktfilter
Filter
Varianten gefunden.
| Artikelnummer | L1 Einbauraum höhe (mm) | Aussenø- D1 (mm) | Innenø - d1 (mm) | D2 Haltebund ø (mm) | |
|---|---|---|---|---|---|
| 4226400 | 10,2 | 175 | 155 | 165 |
Weitere Informationen nach Anmeldung
|
| 4233500 | 7,7 | 137,2 | 125 | 131 |
Weitere Informationen nach Anmeldung
|
| 4233600 | 7,7 | 182,2 | 170 | 176 |
Weitere Informationen nach Anmeldung
|
| 4242800 | 7,1 | 92,2 | 80 | 86 |
Weitere Informationen nach Anmeldung
|
| 4243900 | 7,2 | 82,2 | 70 | 76 |
Weitere Informationen nach Anmeldung
|
| 4270200 | 6,3 | 70 | 60 | 67 |
Weitere Informationen nach Anmeldung
|
| 4278700 | 9,5 | 150 | 135 | 145 |
Weitere Informationen nach Anmeldung
|
| 4278900 | 7,7 | 162,2 | 150 | 156 |
Weitere Informationen nach Anmeldung
|
| 4283600 | 5,3 | 73,6 | 63 | 66 |
Weitere Informationen nach Anmeldung
|
| 4287800 | 9,5 | 240 | 225 | 235 |
Weitere Informationen nach Anmeldung
|
| 4288200 | 7,7 | 167,2 | 155 | 161 |
Weitere Informationen nach Anmeldung
|
| 4290200 | 5 | 163 | 155 | 160,5 |
Weitere Informationen nach Anmeldung
|
| 4290300 | 5 | 113 | 105 | 110,5 |
Weitere Informationen nach Anmeldung
|
| 4290700 | 7,5 | 246 | 230 | 240,7 |
Weitere Informationen nach Anmeldung
|
| 4290800 | 7,5 | 316 | 300 | 310,7 |
Weitere Informationen nach Anmeldung
|
| 4292100 | 5,3 | 93,6 | 85 | 88 |
Weitere Informationen nach Anmeldung
|
| 4300200 | 5,3 | 110,6 | 100 | 104 |
Weitere Informationen nach Anmeldung
|
| 4300400 | 5,3 | 58,6 | 50 | 53 |
Weitere Informationen nach Anmeldung
|
| 4304300 | 7,1 | 142,2 | 130 | 136 |
Weitere Informationen nach Anmeldung
|
| 4321900 | 5 | 28 | 20 | 25,5 |
Weitere Informationen nach Anmeldung
|
| 4322000 | 5 | 30 | 22 | 27,5 |
Weitere Informationen nach Anmeldung
|
| 4324500 | 7,1 | 102,2 | 90 | 96 |
Weitere Informationen nach Anmeldung
|
| 4324600 | 7,1 | 112,2 | 100 | 106 |
Weitere Informationen nach Anmeldung
|
| 4324800 | 7,1 | 127,2 | 115 | 121 |
Weitere Informationen nach Anmeldung
|
Montage
Für die Montage werden die Ringe am Besten oval verformt, an einer Stelle
in die Aufnahmenut eingesetzt und rundum nachgedrückt.
Alle Größen ab ∅ 20mm können ohne Hilfswerkzeuge eingeschnappt werden.
Einsatzgebiete
Für Hydraulikzylinder im schweren Einsatz. Streift auch Eis, Zement und Zunder zuverlässig ab. Optimierte Dichtheit am Aussendurchmesser und Axialrippen innen. Der Abstreifer A38 wird aus einem Spezial-Polyester hergestellt. Die Abstreiflippe ist so gestaltet, dass der Kontakt zur Stangenoberfläche immer garantiert ist.
Beste Abstreifergebnisse auch unter härtesten Bedingungen!

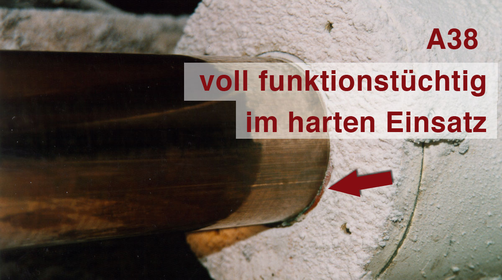

Der Abstreifer A38 eignet sich hervorragend für selbst schwerste Einsatzbedingungen wie in Bergwerken, in der Zementindustrie, in eisigen Umgebungen und wie im Beispiel zu sehen in Salzminen, ...
max. 4,0 m/s
Temperaturbereich -40 °C bis +120 °C
Vorteile
Die Polyester Qualität von A38 lässt isch durch Verschweissen zu einem endlosen Ring zusammenfügen.
Die Schweissstelle hat volle Festigkeit.
äußerst robust für extreme Belastung
druckentlastet durch Axialrippen innen bis zur Abstreiflippe
Außenlippe sichert statische Dichtheit im Gehäuse
bestmögliche Abstreifleistung durch Spezial-Polyesterqualität
