CakeFil mit Nassaustrag
Anschwemmfilter Typ CakeFil mit Nassaustrag

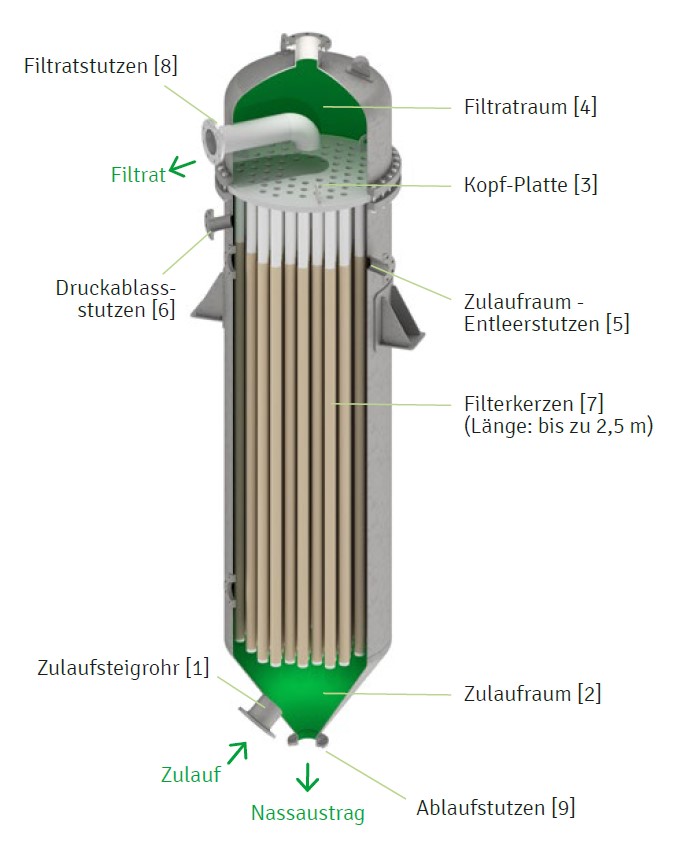

Bild Funktionsbeschreibung Nassaustrag

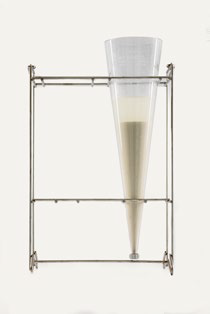

Slurry Nassaustrag

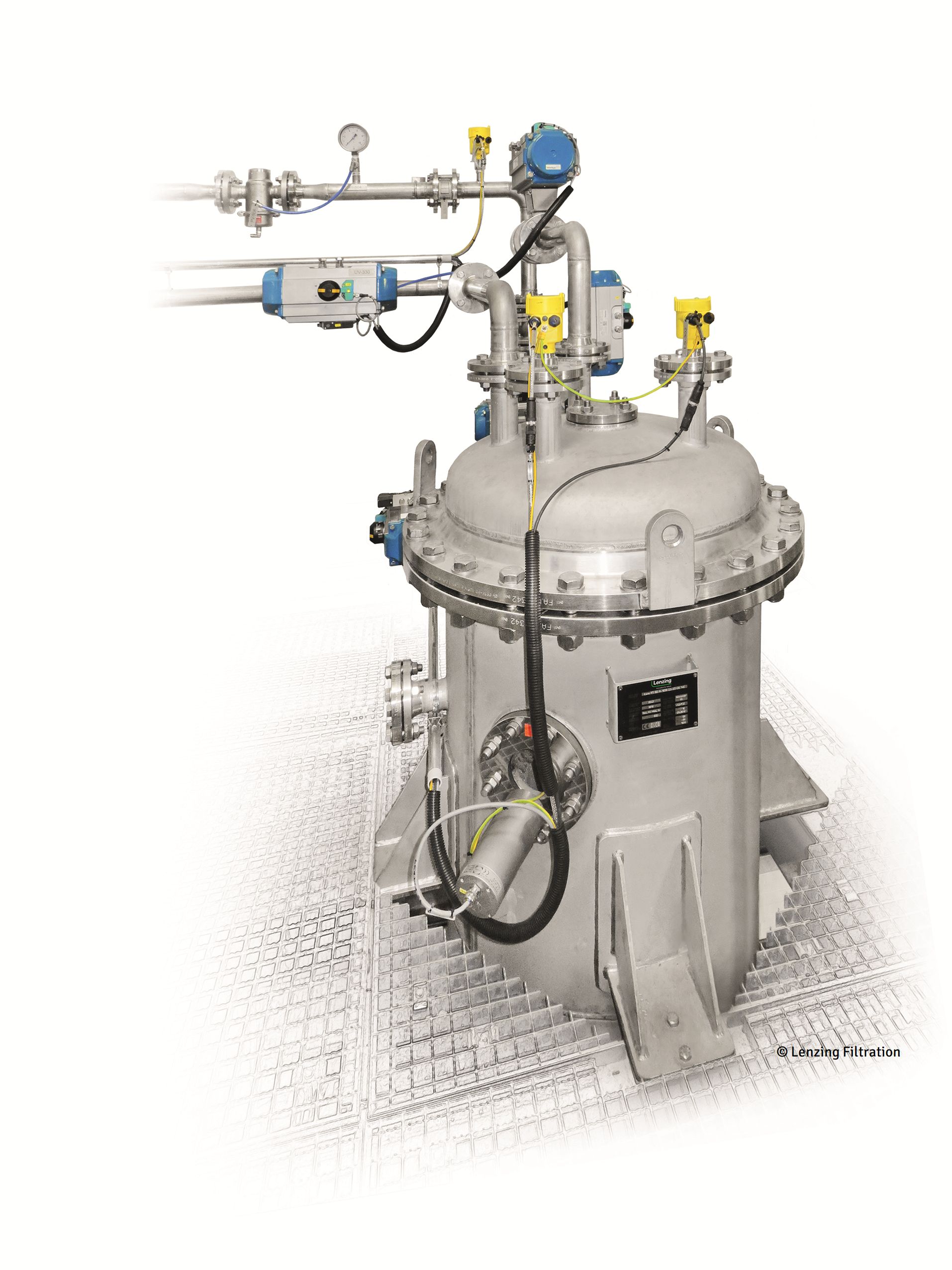

CakeFil Beispielinstallation
Beschreibung
Filtration
Ungefiltertes Medium kommt über das Zulaufsteigrohr
[1] in den Filter und wird über den
Zulaufraum [2] verteilt. Es durchläuft das
Filtertuch sowie die Filterkerzen [7] von außen
nach innen und verlässt die Kerzen wieder über
die Kopf-Platte [3] in den Filtratraum [4] bevor
es über den Filtratstutzen [8] den Filter komplett
verlässt. Durch die Feststoffe wird ein durchlässiger
“Filterkuchen” auf dem Tuch geformt.
Rückspülung
Der Filtratraum wird über den Filtratstutzen
[8] entleert und der obere Teil des Zulaufraums
wird über den Zulaufraum-Entleerstutzen [5]
auf dessen Niveau entleert. Der gesamte Filter
wird mit Luft oder Stickstoff unter Druck gesetzt.
Durch einen impulsartigen Druckluftabfall über
den Druckablassstutzen [6] wird eine Umkehr
der Filtratfließrichtung ausgelöst, wodurch das
Filtrat nun durch das Filtertuch von innen nach
außen gedrückt wird. Dadurch wird der Kuchen,
der sich in der Flüssigkeit im Filtratraum gebildet
hat, effektiv resuspendiert. Auf diese Weise werden
auch die Feststoffe im Inneren der Poren des
Filtertuchs entfernt. Ein homogener “Slurry” wird
aus dem Ablaufstutzen ausgetragen [9].
