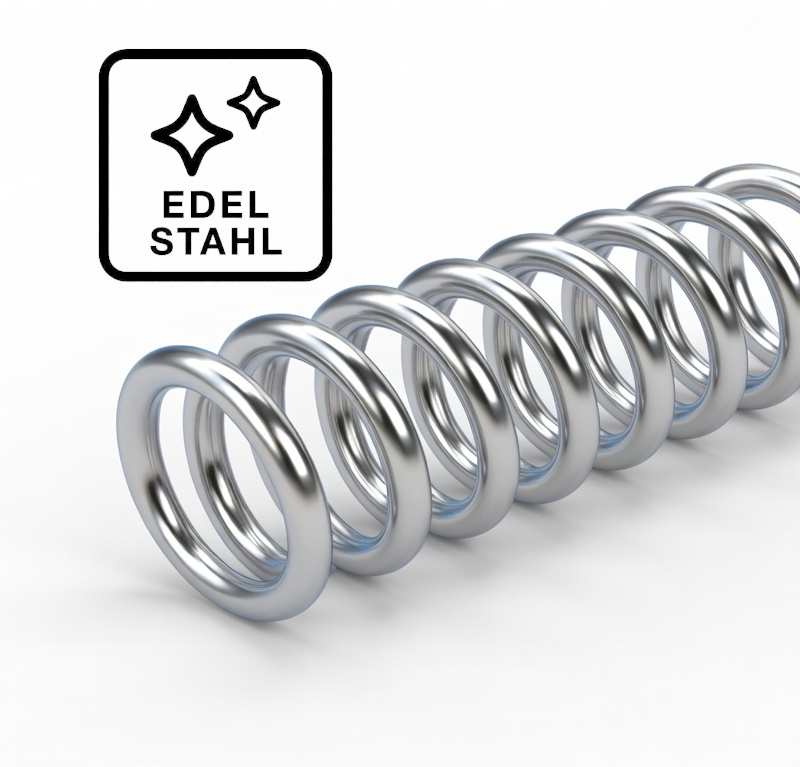

Druckfeder
Masangaben bei Druckfedern
Kraft- und Längeangaben bei Druckfedern
Druckfedern Kennlinie linear
Beschreibung
Die aufgeführten Druckfedern sind zylindrische Schraubenfedern, die aus runden Drähten mit konstantem Durchmesser gefertigt werden. Der Abstand der Windungen (Steigung) ist längs der Federachse konstant, die linke und die rechte Endwindung sind angelegt. Die Federn besitzen eine lineare Kennlinie; Hauptbeanspruchungsrichtung ist die Federachse. Unsere Norm-Druckfedern ab Lager werden nach den Gütevorschriften für kaltgeformte Druckfedern entsprechend DIN 2095, Grad 1 hergestellt.
Druckfederstränge sind für kurzfristige Zwischenlösungen oder als Knickschutz für Schläuche oder Kabel bestens geeignet.
Preise freischalten – in 3 Klicks!
Haben Sie Fragen? Wir sind gerne für Sie da!
IHR HENNLICH SCHWEIZ TEAM
| Artikelnummer | Aussendurchmesser De (mm) | Innendurchmesser Di (mm) | Ungespannte Länge L₀ (mm) | Kleinste Nutzbare Länge Ln (mm) | Drahtstärke d (mm) | Maximaler Federweg sn (mm) | Federkraft Fn (N) | Federrate (N/mm) | Werkstoff |
|---|---|---|---|---|---|---|---|---|---|
|
77/2/4
Druckfeder Edelstahl 1.4310 d=3,6 De=25,6 Lo=98,6 n=11,8 |
25,6 | 18,4 | 98,6 | 54,5 | 3,6 | 44,1 | 525,8 | 11,93 | Edelstahl 1.4310 |
