Druckfeder
Maßangaben bei Druckfedern
Kraft- und Längeangaben bei Druckfedern
Druckfedern Kennlinie linear
Beschreibung

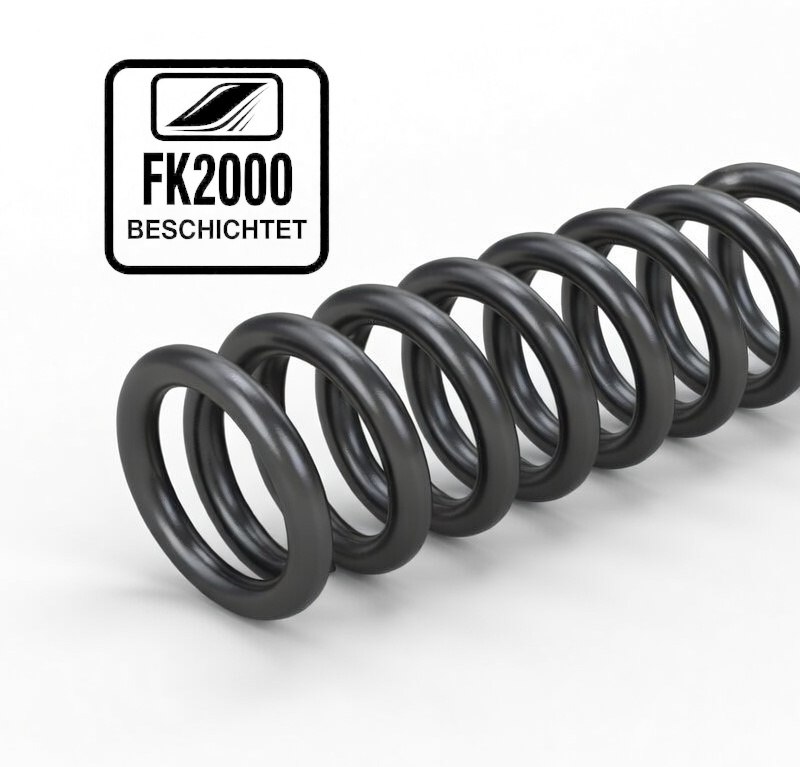

Die aufgeführten Druckfedern sind zylindrische Schraubenfedern, die aus runden Drähten mit konstantem Durchmesser gefertigt werden. Der Abstand der Windungen (Steigung) ist längs der Federachse konstant, die linke und die rechte Endwindung sind angelegt. Die Federn besitzen eine lineare Kennlinie; Hauptbeanspruchungsrichtung ist die Federachse.
Mehr Leistung bei weniger Masse und reduziertem Bauraum kann mit
hochfesten und dadruch flexiblen Stählen erreicht werden. Aber gerade
die stark belastete Oberfläche ist empfindlich und anfällig für Korrosion.
Mit einer entsprechenden Zinklamellen-Beschichtung haben die Federn
eine hochwirksame Barriere gegen Korrosion.
Preise freischalten – in 3 Klicks!
Haben Sie Fragen? Wir sind gerne für Sie da!
IHR HENNLICH SCHWEIZ TEAM
Produktfilter
Filter
Aussendurchmesser De [mm]
Innendurchmesser Di [mm]
Ungespannte Länge L₀ [mm]
| Artikelnummer | Aussendurchmesser De (mm) | Innendurchmesser Di (mm) | Ungespannte Länge L₀ (mm) | Kleinste Nutzbare Länge Ln (mm) | Drahtstärke d (mm) | Maximaler Federweg sn (mm) | Federkraft Fn (N) | Federrate (N/mm) | Werkstoff | |
|---|---|---|---|---|---|---|---|---|---|---|
|
81/55/1
Druckfeder Federstahl FK2000 d=6,3 De=29,2 Lo=47 n=3,5 |
29,2 | 16,6 | 47 | 38 | 6,3 | 9 | 3254,4 | 360,74 | Hochleistungsfederstahl |
Weitere Informationen nach Anmeldung
|
|
81/55/2
Druckfeder Federstahl FK2000 d=6,3 De=29,2 Lo=57 n=4,5 |
29,2 | 16,6 | 57 | 44,9 | 6,3 | 12,1 | 3399,6 | 280,57 | Hochleistungsfederstahl |
Weitere Informationen nach Anmeldung
|
|
81/55/3
Druckfeder Federstahl FK2000 d=6,3 De=29,2 Lo=70 n=5,8 |
29,2 | 16,6 | 70 | 53,9 | 6,3 | 16,1 | 3513,4 | 217,68 | Hochleistungsfederstahl |
Weitere Informationen nach Anmeldung
|
|
81/55/4
Druckfeder Federstahl FK2000 d=6,3 De=29,2 Lo=87 n=7,5 |
29,2 | 16,6 | 87 | 65,6 | 6,3 | 21,4 | 3602,7 | 168,34 | Hochleistungsfederstahl |
Weitere Informationen nach Anmeldung
|
|
81/55/5
Druckfeder Federstahl FK2000 d=6,3 De=29,2 Lo=107 n=9,5 |
29,2 | 16,6 | 107 | 79,4 | 6,3 | 27,6 | 3666,9 | 132,9 | Hochleistungsfederstahl |
Weitere Informationen nach Anmeldung
|
|
81/55/6
Druckfeder Federstahl FK2000 d=6,3 De=29,2 Lo=126 n=11,5 |
29,2 | 16,6 | 126 | 93,2 | 6,3 | 32,8 | 3598,9 | 109,79 | Hochleistungsfederstahl |
Weitere Informationen nach Anmeldung
|
|
81/55/7
Druckfeder Federstahl FK2000 d=6,3 De=29,2 Lo=155 n=14,5 |
29,2 | 16,6 | 155 | 113,9 | 6,3 | 41,1 | 3575,7 | 87,07 | Hochleistungsfederstahl |
Weitere Informationen nach Anmeldung
|
|
81/66/1
Druckfeder Federstahl FK2000 d=6,3 De=31,1 Lo=49 n=3,5 |
31,1 | 18,5 | 49 | 38 | 6,3 | 11 | 3130,3 | 284,01 | Hochleistungsfederstahl |
Weitere Informationen nach Anmeldung
|
|
81/66/2
Druckfeder Federstahl FK2000 d=6,3 De=31,1 Lo=60 n=4,5 |
31,1 | 18,5 | 60 | 44,9 | 6,3 | 15,1 | 3339,2 | 220,9 | Hochleistungsfederstahl |
Weitere Informationen nach Anmeldung
|
|
81/66/3
Druckfeder Federstahl FK2000 d=6,3 De=31,1 Lo=73 n=5,8 |
31,1 | 18,5 | 73 | 53,9 | 6,3 | 19,1 | 3280,3 | 171,39 | Hochleistungsfederstahl |
Weitere Informationen nach Anmeldung
|
|
81/66/4
Druckfeder Federstahl FK2000 d=6,3 De=31,1 Lo=91 n=7,5 |
31,1 | 18,5 | 91 | 65,6 | 6,3 | 25,4 | 3366,7 | 132,54 | Hochleistungsfederstahl |
Weitere Informationen nach Anmeldung
|
|
81/66/5
Druckfeder Federstahl FK2000 d=6,3 De=31,1 Lo=112 n=9,5 |
31,1 | 18,5 | 112 | 79,4 | 6,3 | 32,6 | 3410,2 | 104,64 | Hochleistungsfederstahl |
Weitere Informationen nach Anmeldung
|
