F307

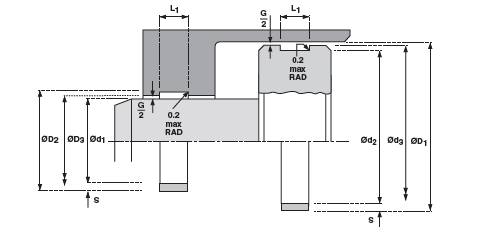

Einbauraum F307
Beschreibung
F307 Führungsringe sind primär für den Einsatz in Hydraulikzylindern ausgelegt aber z. B auch als Säulenführung in anderen Anwendungen einsetzbar.
Weitere Informationen nach Anmeldung
Haben Sie Fragen? Wir sind gerne für Sie da!
IHR HENNLICH SCHWEIZ TEAM
Produktfilter
Filter
| Artikelnummer | L1 Einbauraumhöhe (mm) | Typ | Aø (mm) | Vorzugs- grösse | s Profil breite (mm) | Iø (mm) | Kolben / Stange | |
|---|---|---|---|---|---|---|---|---|
| 016021056-0892F1N | 5,6 | F307 | 21 | ja | 2,5 | 16 | Stangen |
Weitere Informationen nach Anmeldung
|
| 020015056-0892F1N | 5,6 | F307 | 20 | - | 2,5 | 15 | Kolben |
Weitere Informationen nach Anmeldung
|
| 020025056-0892F1N | 5,6 | F307 | 25 | ja | 2,5 | 20 | Stangen |
Weitere Informationen nach Anmeldung
|
| 022027056-0892F1N | 5,6 | F307 | 27 | ja | 2,5 | 22 | Stangen |
Weitere Informationen nach Anmeldung
|
| 025020056-0892F1N | 5,6 | F307 | 25 | - | 2,5 | 20 | Kolben |
Weitere Informationen nach Anmeldung
|
| 025030056-0892F1N | 5,6 | F307 | 30 | ja | 2,5 | 25 | Stangen |
Weitere Informationen nach Anmeldung
|
| 025030097-0892F1N | 9,7 | F307 | 30 | ja | 2,5 | 25 | Stangen |
Weitere Informationen nach Anmeldung
|
| 025030120-0892F1N | 12 | F307 | 30 | - | 2,5 | 25 | Stangen |
Weitere Informationen nach Anmeldung
|
| 028033056-0892F1N | 5,6 | F307 | 33 | ja | 2,5 | 28 | Stangen |
Weitere Informationen nach Anmeldung
|
| 028033097-0892F1N | 9,7 | F307 | 33 | ja | 2,5 | 28 | Stangen |
Weitere Informationen nach Anmeldung
|
| 030025056-0892F1N | 5,6 | F307 | 30 | - | 2,5 | 25 | Kolben |
Weitere Informationen nach Anmeldung
|
| 030025097-0892F1N | 9,7 | F307 | 30 | ja | 2,5 | 25 | Kolben |
Weitere Informationen nach Anmeldung
|
| 030035056-0892F1N | 5,6 | F307 | 35 | ja | 2,5 | 30 | Stangen |
Weitere Informationen nach Anmeldung
|
| 030035097-0892F1N | 9,7 | F307 | 35 | ja | 2,5 | 30 | Stangen |
Weitere Informationen nach Anmeldung
|
| 030035120-0892F1N | 12 | F307 | 35 | - | 2,5 | 30 | Stangen |
Weitere Informationen nach Anmeldung
|
| 032027097-0892F1N | 9,7 | F307 | 32 | ja | 2,5 | 27 | Kolben |
Weitere Informationen nach Anmeldung
|
| 032037056-0892F1N | 5,6 | F307 | 37 | ja | 2,5 | 32 | Stangen |
Weitere Informationen nach Anmeldung
|
| 032037097-0892F1N | 9,7 | F307 | 37 | ja | 2,5 | 32 | Stangen |
Weitere Informationen nach Anmeldung
|
| 032037120-0892F1N | 12 | F307 | 37 | ja | 2,5 | 32 | Stangen |
Weitere Informationen nach Anmeldung
|
| 035030056-0892F1N | 5,6 | F307 | 35 | ja | 2,5 | 30 | Kolben |
Weitere Informationen nach Anmeldung
|
| 035030097-0892F1N | 9,7 | F307 | 35 | ja | 2,5 | 30 | Kolben |
Weitere Informationen nach Anmeldung
|
| 035040056-0892F1N | 5,6 | F307 | 40 | ja | 2,5 | 35 | Stangen |
Weitere Informationen nach Anmeldung
|
| 035040097-0892F1N | 9,7 | F307 | 40 | ja | 2,5 | 35 | Stangen |
Weitere Informationen nach Anmeldung
|
| 035040120-0892F1N | 12 | F307 | 40 | - | 2,5 | 35 | Stangen |
Weitere Informationen nach Anmeldung
|
Einsatzgebiete
Die Gewebe-Führungsringe Typ F307 sind für schwerste Belastung in der Hydraulik, vor allem für kleinere Durchmesser, und zum Führen von Holmen geeignet. Die Führungsringe mit Schrägschnitt werden spanabhebend aus dem Hartgewebe-Verbundwerkstoff HGW92 gefertigt.
Material: Kunstfasergewebe mit modifiziertem Phenolharz
Dieses Material aus modifiziertem Harz und Kunstfasergewebe zeichnet sich durch hohe Festigkeit, schonendem Laufverhalten zu metallischen Gegenflächen und einer nicht messbaren Wasseraufnahme aus.
Vorteile
- hohe Festigkeit, geringe Reibung
- speziell für kleinere Durchmesser
- rasche und einfache Montage
