Führungsring F506

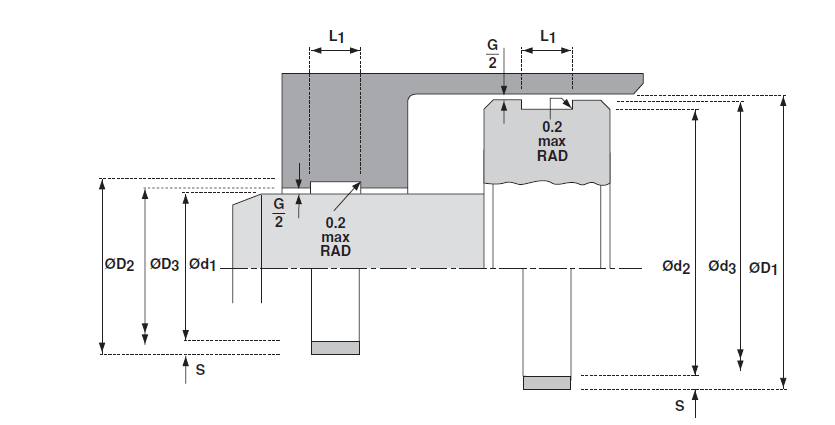

Führungsring F506 Einbauraum
Beschreibung
F506 Führungsringe aus Polyestergewebe mit PTFE sorgen für hohe Belastbarkeit und geringe Reibung in Hydraulikzylindern. Vorgeformt für blitzschnelle Schnappmontage, bieten sie runde Kanten für einfache Endmontage. Fertig zugeschnitten. Perfekt für Kolben- und Stangenführung
Weitere Informationen nach Anmeldung
Haben Sie Fragen? Wir sind gerne für Sie da!
IHR HENNLICH SCHWEIZ TEAM
Produktfilter
Filter
| Artikelnummer | Aø (mm) | Iø (mm) | s Profil breite (mm) | L1 Einbauraumhöhe (mm) | Kolben / Stange | Typ | |
|---|---|---|---|---|---|---|---|
| 05615-0386-K020 | 20 | 17 | 1,5 | 5,6 | Kolben | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-K022 | 22 | 19 | 1,5 | 5,6 | Kolben | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-K025 | 25 | 22 | 1,5 | 5,6 | Kolben | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-K030 | 30 | 27 | 1,5 | 5,6 | Kolben | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-K032 | 32 | 29 | 1,5 | 5,6 | Kolben | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-K035 | 35 | 32 | 1,5 | 5,6 | Kolben | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-K040 | 40 | 37 | 1,5 | 5,6 | Kolben | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-K050 | 50 | 47 | 1,5 | 5,6 | Kolben | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-K055 | 55 | 52 | 1,5 | 5,6 | Kolben | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-K058 | 58 | 55 | 1,5 | 5,6 | Kolben | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-K060 | 60 | 57 | 1,5 | 5,6 | Kolben | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-K080 | 80 | 77 | 1,5 | 5,6 | Kolben | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-S012 | 15 | 12 | 1,5 | 5,6 | Stangen | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-S014 | 17 | 14 | 1,5 | 5,6 | Stangen | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-S015 | 18 | 15 | 1,5 | 5,6 | Stangen | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-S016 | 19 | 16 | 1,5 | 5,6 | Stangen | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-S018 | 21 | 18 | 1,5 | 5,6 | Stangen | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-S020 | 23 | 20 | 1,5 | 5,6 | Stangen | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-S022 | 25 | 22 | 1,5 | 5,6 | Stangen | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-S025 | 28 | 25 | 1,5 | 5,6 | Stangen | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-S028 | 31 | 28 | 1,5 | 5,6 | Stangen | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-S030 | 33 | 30 | 1,5 | 5,6 | Stangen | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-S032 | 35 | 32 | 1,5 | 5,6 | Stangen | F506 |
Weitere Informationen nach Anmeldung
|
| 05615-0386-S035 | 38 | 35 | 1,5 | 5,6 | Stangen | F506 |
Weitere Informationen nach Anmeldung
|
Montage
Die Ringe werden an den vorgeformten Spiraldurchmesser passend abgelängt und sind durch leichte und rasche Schnappmontage für Kolben und Stangen eingebaut.
Einsatzgebiete
Die Hartgewebe-Führungsbänder in Qualität F506 sind für schwerste Belastung in der Hydraulik geeignet.
Vorteile
•hohe Belastbarkeit
• in jeder Größe erhältlich
• einfache Lagerhaltung
• so gut wie keine Quellung
• selbstschmierend
• geringe Reibung
• auf Wunsch passend zugeschnitten
• viele Querschnittmasse verfügbar
