Druckfeder

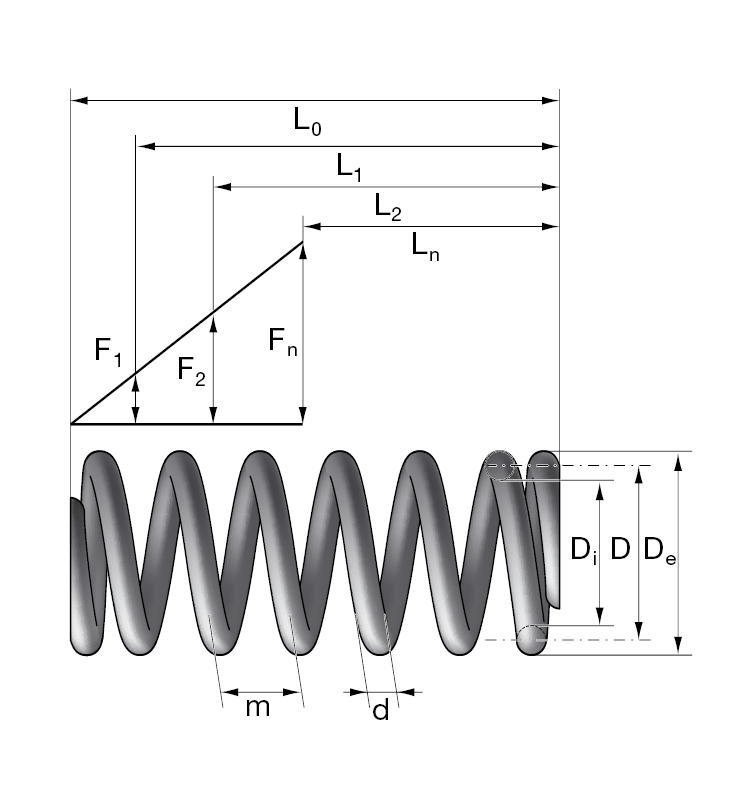

Maßangaben bei Druckfedern
Kraft- und Längeangaben bei Druckfedern
Druckfedern Kennlinie linear
Beschreibung
Die aufgeführten Druckfedern sind zylindrische Schraubenfedern, die aus runden Drähten mit konstantem Durchmesser gefertigt werden. Der Abstand der Windungen (Steigung) ist längs der Federachse konstant, die linke und die rechte Endwindung sind angelegt. Die Federn besitzen eine lineare Kennlinie; Hauptbeanspruchungsrichtung ist die Federachse.
Mehr Leistung bei weniger Masse und reduziertem Bauraum kann mit
hochfesten und dadruch flexiblen Stählen erreicht werden. Aber gerade
die stark belastete Oberfläche ist empfindlich und anfällig für Korrosion.
Mit einer entsprechenden Zinklamellen-Beschichtung haben die Federn
eine hochwirksame Barriere gegen Korrosion.
Weitere Informationen nach Anmeldung
Haben Sie Fragen? Wir sind gerne für Sie da!
IHR HENNLICH SCHWEIZ TEAM
Produktfilter
Filter
Varianten gefunden.
| Artikelnummer | zulässige- Länge (mm) | Feder- kraft (N) | Aussen ø (mm) | Drahtstärke (mm) | Innen ø (mm) | Werkstoff | Federweg (mm) | Federrate (N/mm) | ungespannte- Länge (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 81/55/1 | 38 | 3254,4 | 29,2 | 6,3 | 16,6 | Hochleistungsfederstahl | 9 | 360,74 | 47 |
Weitere Informationen nach Anmeldung
|
| 81/55/2 | 44,9 | 3399,6 | 29,2 | 6,3 | 16,6 | Hochleistungsfederstahl | 12,1 | 280,57 | 57 |
Weitere Informationen nach Anmeldung
|
| 81/55/3 | 53,9 | 3513,4 | 29,2 | 6,3 | 16,6 | Hochleistungsfederstahl | 16,1 | 217,68 | 70 |
Weitere Informationen nach Anmeldung
|
| 81/55/4 | 65,6 | 3602,7 | 29,2 | 6,3 | 16,6 | Hochleistungsfederstahl | 21,4 | 168,34 | 87 |
Weitere Informationen nach Anmeldung
|
| 81/55/5 | 79,4 | 3666,9 | 29,2 | 6,3 | 16,6 | Hochleistungsfederstahl | 27,6 | 132,9 | 107 |
Weitere Informationen nach Anmeldung
|
| 81/55/6 | 93,2 | 3598,9 | 29,2 | 6,3 | 16,6 | Hochleistungsfederstahl | 32,8 | 109,79 | 126 |
Weitere Informationen nach Anmeldung
|
| 81/55/7 | 113,9 | 3575,7 | 29,2 | 6,3 | 16,6 | Hochleistungsfederstahl | 41,1 | 87,07 | 155 |
Weitere Informationen nach Anmeldung
|
| 81/66/1 | 38 | 3130,3 | 31,1 | 6,3 | 18,5 | Hochleistungsfederstahl | 11 | 284,01 | 49 |
Weitere Informationen nach Anmeldung
|
| 81/66/2 | 44,9 | 3339,2 | 31,1 | 6,3 | 18,5 | Hochleistungsfederstahl | 15,1 | 220,9 | 60 |
Weitere Informationen nach Anmeldung
|
| 81/66/3 | 53,9 | 3280,3 | 31,1 | 6,3 | 18,5 | Hochleistungsfederstahl | 19,1 | 171,39 | 73 |
Weitere Informationen nach Anmeldung
|
| 81/66/4 | 65,6 | 3366,7 | 31,1 | 6,3 | 18,5 | Hochleistungsfederstahl | 25,4 | 132,54 | 91 |
Weitere Informationen nach Anmeldung
|
| 81/66/5 | 79,4 | 3410,2 | 31,1 | 6,3 | 18,5 | Hochleistungsfederstahl | 32,6 | 104,64 | 112 |
Weitere Informationen nach Anmeldung
|
| 81/66/6 | 93,2 | 3438,6 | 31,1 | 6,3 | 18,5 | Hochleistungsfederstahl | 39,8 | 86,44 | 133 |
Weitere Informationen nach Anmeldung
|
| 81/66/7 | 113,9 | 3295,1 | 31,1 | 6,3 | 18,5 | Hochleistungsfederstahl | 48,1 | 68,56 | 162 |
Weitere Informationen nach Anmeldung
|
| 81/77/1 | 38 | 2858 | 34 | 6,3 | 21,4 | Hochleistungsfederstahl | 14 | 203,82 | 52 |
Weitere Informationen nach Anmeldung
|
| 81/77/2 | 44,9 | 3030,5 | 34 | 6,3 | 21,4 | Hochleistungsfederstahl | 19,1 | 158,53 | 64 |
Weitere Informationen nach Anmeldung
|
| 81/77/3 | 53,9 | 2969,1 | 34 | 6,3 | 21,4 | Hochleistungsfederstahl | 24,1 | 123 | 78 |
Weitere Informationen nach Anmeldung
|
| 81/77/4 | 65,6 | 3081,9 | 34 | 6,3 | 21,4 | Hochleistungsfederstahl | 32,4 | 95,12 | 98 |
Weitere Informationen nach Anmeldung
|
| 81/77/5 | 79,4 | 3048,1 | 34 | 6,3 | 21,4 | Hochleistungsfederstahl | 40,6 | 75,09 | 120 |
Weitere Informationen nach Anmeldung
|
| 81/77/6 | 93,2 | 3088 | 34 | 6,3 | 21,4 | Hochleistungsfederstahl | 49,8 | 62,03 | 143 |
Weitere Informationen nach Anmeldung
|
| 81/77/7 | 113,9 | 3102,7 | 34 | 6,3 | 21,4 | Hochleistungsfederstahl | 63,1 | 49,2 | 177 |
Weitere Informationen nach Anmeldung
|
| 81/88/1 | 38 | 2628,5 | 38,9 | 6,3 | 26,3 | Hochleistungsfederstahl | 21 | 125,04 | 59 |
Weitere Informationen nach Anmeldung
|
| 81/88/2 | 44,9 | 2637,1 | 38,9 | 6,3 | 26,3 | Hochleistungsfederstahl | 27,1 | 97,25 | 72 |
Weitere Informationen nach Anmeldung
|
| 81/88/3 | 53,9 | 2651,4 | 38,9 | 6,3 | 26,3 | Hochleistungsfederstahl | 35,1 | 75,45 | 89 |
Weitere Informationen nach Anmeldung
|
