WDR Form BO
Beschreibung

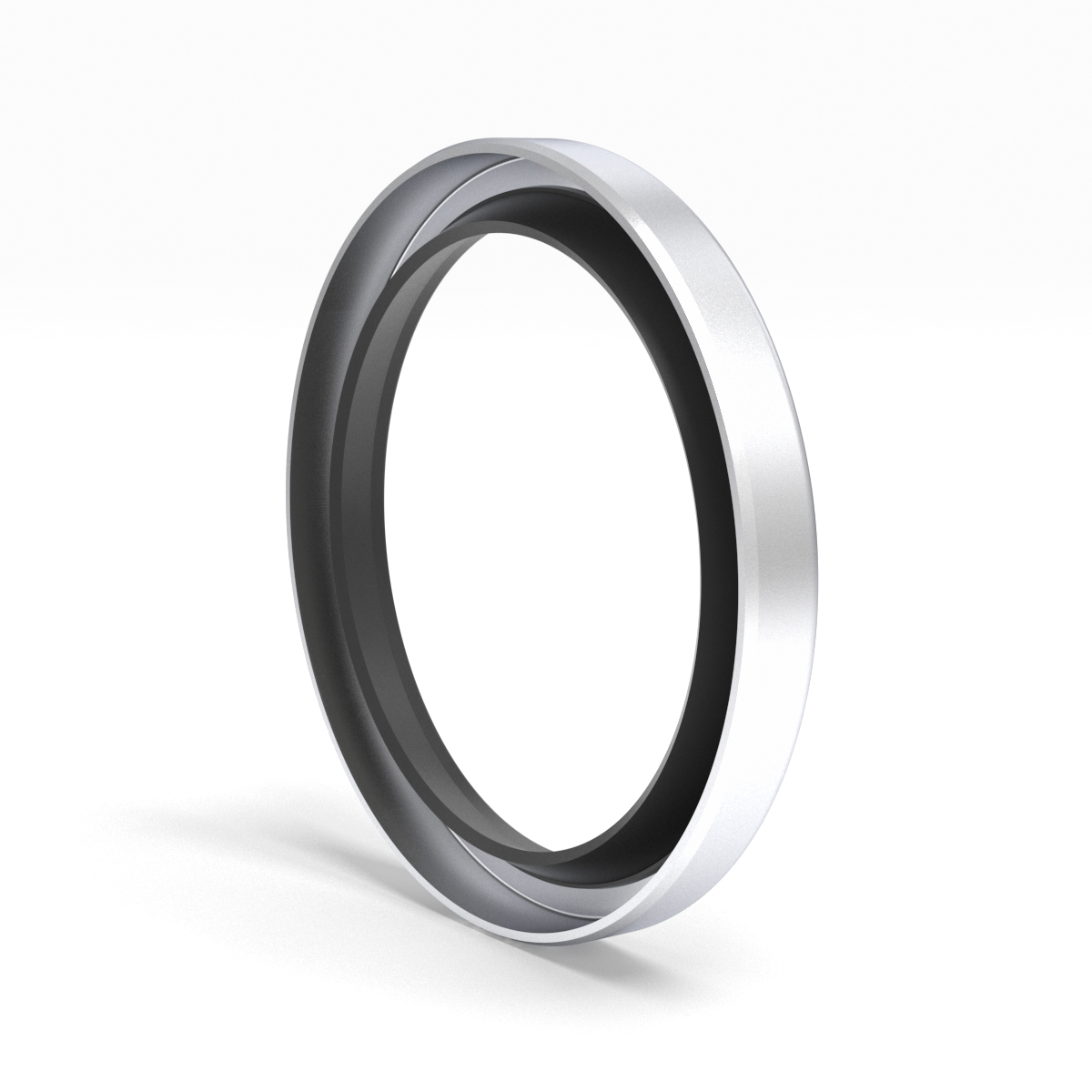

Kleinbauende Form ohne Feder mit metallischen Außengehäuse
Weitere Informationen nach Anmeldung
Haben Sie Fragen? Wir sind gerne für Sie da!
IHR HENNLICH SCHWEIZ TEAM
Produktfilter
Filter
| Artikelnummer | Innen ø (mm) | Typ | Breite (mm) | Werkstoff | Aussen ø (mm) | |
|---|---|---|---|---|---|---|
| 00400802-0519/1 | 4 | Form B ohne Feder | 2 | FPM | 8 |
Weitere Informationen nach Anmeldung
|
| 008014060-0509 | 8 | Form B ohne Feder | 6 | NBR | 14 |
Weitere Informationen nach Anmeldung
|
| 01602002-0509 | 16 | Form B ohne Feder | 2,5 | NBR | 20 |
Weitere Informationen nach Anmeldung
|
| 01602103-0509 | 16 | Form B ohne Feder | 3 | NBR | 21 |
Weitere Informationen nach Anmeldung
|
| 01702303-0509 | 17 | Form B ohne Feder | 3,2 | NBR | 23,5 |
Weitere Informationen nach Anmeldung
|
| 01902503-0509/1 | 19,05 | Form B ohne Feder | 3,18 | NBR | 25,4 |
Weitere Informationen nach Anmeldung
|
| 02002804-0509/1 | 20 | Form B ohne Feder | 4 | NBR | 28 |
Weitere Informationen nach Anmeldung
|
| 02202803-0509 | 22,22 | Form B ohne Feder | 3,17 | NBR | 28,57 |
Weitere Informationen nach Anmeldung
|
| 02503102-0509 | 25 | Form B ohne Feder | 2,5 | NBR | 31 |
Weitere Informationen nach Anmeldung
|
| 02803504-0509/1 | 28,56 | Form B ohne Feder | 3 | NBR | 35 |
Weitere Informationen nach Anmeldung
|
| 03203803-0509 | 32 | Form B ohne Feder | 3,5 | NBR | 38 |
Weitere Informationen nach Anmeldung
|
| 03304003-0509/1 | 33 | Form B ohne Feder | 3 | NBR | 40 |
Weitere Informationen nach Anmeldung
|
| 03504201-0509 | 35 | Form B ohne Feder | 1,9 | NBR | 42 |
Weitere Informationen nach Anmeldung
|
| 03504204-0509 | 35 | Form B ohne Feder | 4 | NBR | 42 |
Weitere Informationen nach Anmeldung
|
| 03504504-0509/1 | 35 | Form B ohne Feder | 4 | NBR | 45 |
Weitere Informationen nach Anmeldung
|
| 03504804-0509 | 35 | Form B ohne Feder | 4 | NBR | 48 |
Weitere Informationen nach Anmeldung
|
| 06006704-0509 | 60 | Form B ohne Feder | 4 | NBR | 67 |
Weitere Informationen nach Anmeldung
|
| 10111406-0509 | 101,6 | Form B ohne Feder | 6,35 | NBR | 114,3 |
Weitere Informationen nach Anmeldung
|
Montage
WDR nach DIN 3760 werden in axial offene Aufnahmebohrungen eingepresst. (Nicht eingeschlagen!) Welle und Gehäuse müssen gerundete, ausreichende Einbaufasen haben.
Einsatzgebiete
Radial-Wellendichtringe (WDR) werden zur drucklosen Abdichtung rotierender Wellen bis ca. 35 m/s eingesetzt. In Einzelfällen kann max. 0,5bar bis zu 2,8 m/s erlaubt werden.
Die Dichtlippe kann zum Medium nach innen (z.B. Lager oder Getriebe) oder als Schmutz- und Staubabdichtung nach außen angeordnet werden.
