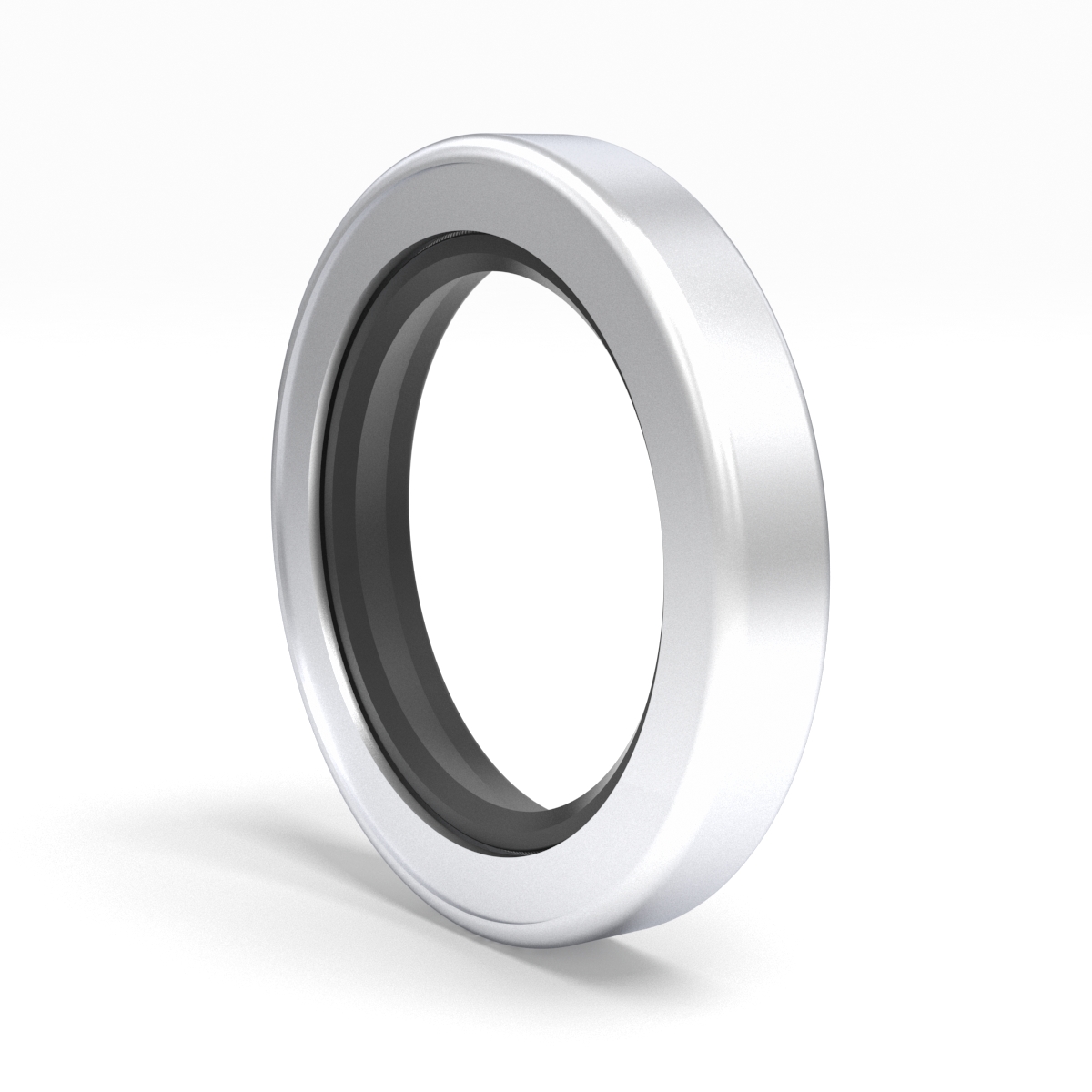

WDR Form C
Beschreibung
Wie Form B, jedoch mit zusätzlichem Versteifungs- und Schutzblech stirnseitig, was bei Staub und Schmutzbelastung von außen und bei rauen Betriebsbedingungen von Vorteil sein kann. (Meist für größere Durchmesser.)
Weitere Informationen nach Anmeldung
Haben Sie Fragen? Wir sind gerne für Sie da!
IHR HENNLICH SCHWEIZ TEAM
Produktfilter
Filter
Varianten gefunden.
| Artikelnummer | Innen ø (mm) | Breite (mm) | Aussen ø (mm) | Werkstoff | Typ | |
|---|---|---|---|---|---|---|
| 01504210-0503 | 15 | 10 | 42 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 02505209-0503 | 25 | 9 | 52 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 03006212-0503 | 30 | 12 | 62 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 03206512-0503 | 32 | 12 | 65 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 03504707-0503 | 35 | 7 | 47 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 03505210-0503 | 35 | 10 | 52 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 03505512-0503 | 35 | 12 | 55 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 03505612-0503 | 35 | 12 | 56 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 03506212-0503 | 35 | 12 | 62 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 03506512-0503 | 35 | 12 | 65 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 03805610-0503 | 38 | 10 | 56 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 04006010-0503 | 40 | 10 | 60 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 04006209-0503 | 40 | 9 | 62 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 04008013-0503 | 40 | 13 | 80 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 04009012-0503 | 40 | 12 | 90 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 04205507-0503 | 52 | 7 | 55 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 04506210-0503 | 45 | 10 | 62 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 04507210-0503 | 45 | 10 | 72 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 04808010-0503 | 48 | 10 | 80 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 05006810-0503 | 50 | 10 | 68 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 05007210-0503 | 50 | 10 | 72 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 05007212-0503 | 50 | 12 | 72 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 05008010-0503 | 50 | 10 | 80 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
| 05009013-0503 | 50 | 13 | 90 | NBR | Form C |
Weitere Informationen nach Anmeldung
|
Montage
WDR nach DIN 3760 werden in axial offene Aufnahmebohrungen eingepresst. (Nicht eingeschlagen!) Welle und Gehäuse müssen gerundete, ausreichende Einbaufasen haben.
Einsatzgebiete
Radial-Wellendichtringe (WDR) werden zur drucklosen Abdichtung rotierender Wellen bis ca. 35 m/s eingesetzt. In Einzelfällen kann max. 0,5bar bis zu 2,8 m/s erlaubt werden.
Die Dichtlippe kann zum Medium nach innen (z.B. Lager oder Getriebe) oder als Schmutz- und Staubabdichtung nach außen angeordnet werden.
