Beschreibung
K764 ist eine kurzbauende Kolbendichtung vorwiegend für den Einsatz in Zylinder der Leicht- und Mittelhydraulik. Der Dichtsatz wird empfohlen für doppeltwirkende Anwendungen bei denen minimale dynamische Leckage erreicht werden muss.
K764 verfügt über verbesserte Eigenschaften auch bei temporärer einseitiger Druckbeaufschlagung.
Der Dichtsatz besteht aus einem hochverschleißfesten TPU-Profilring und einem O-Ring als Vorspannelement.
Es wird der Einsatz von Führungsringen empfohlen, die ein- oder beidseitig der Dichtung anzuordnen sind. Einbauräume und technische Daten für Führungsbänder der Reihen F87 und F506 finden Sie in den entsprechenden Datenblättern.
Haben Sie Fragen? Wir sind gerne für Sie da!
IHR HENNLICH SCHWEIZ TEAM

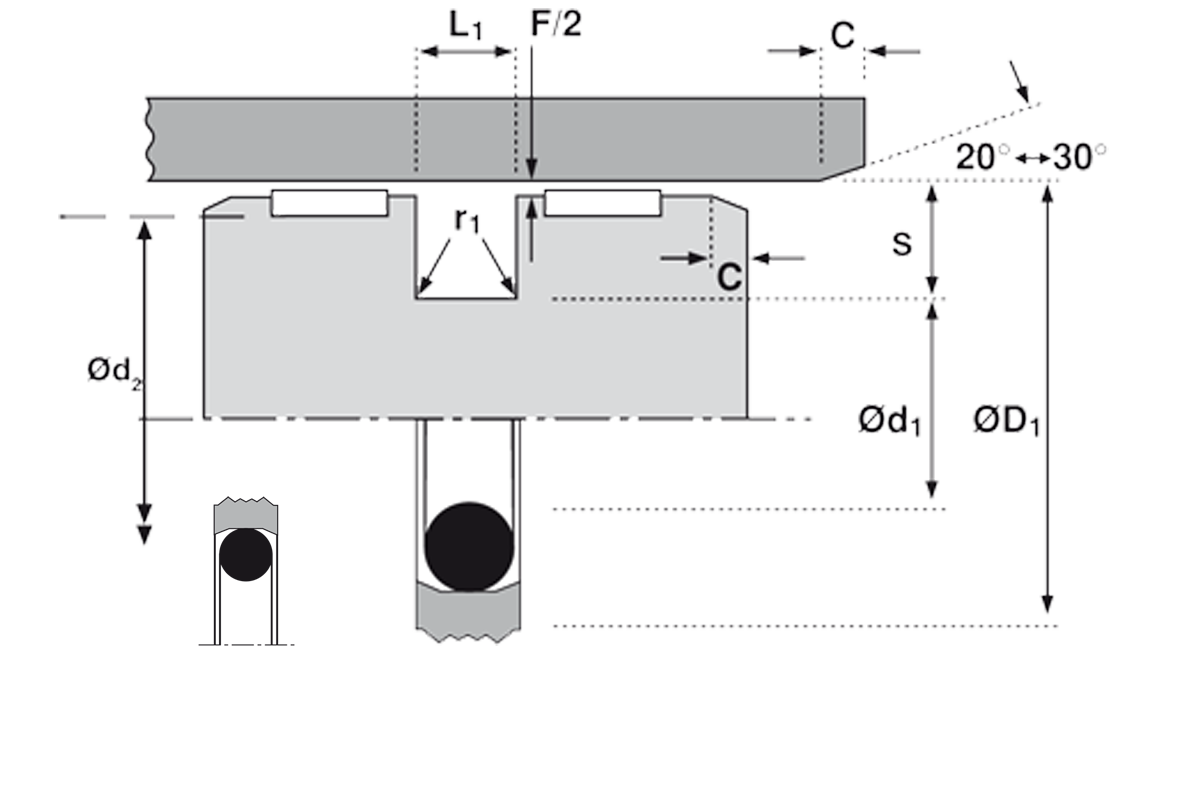

| Artikelnummer | Aussendurchmesser ØD1 (mm) | Typ | Einbauraum L1 (mm) | Innendurchmesser Ød1 (mm) | |
|---|---|---|---|---|---|
| 4722210 | 80 | K764 | 6,3 | 64,5 |
Weitere Informationen nach Anmeldung
|
| 4739910 | 60 | K764 | 6,3 | 44,5 |
Weitere Informationen nach Anmeldung
|
| 4740810 | 63 | K764 | 4,2 | 52 |
Weitere Informationen nach Anmeldung
|
| 4741010 | 32 | K764 | 3,2 | 24,5 |
Weitere Informationen nach Anmeldung
|
| 4741110 | 40 | K764 | 4,2 | 29 |
Weitere Informationen nach Anmeldung
|
| 4741210 | 50 | K764 | 4,2 | 39 |
Weitere Informationen nach Anmeldung
|
| 4741310 | 60 | K764 | 4,2 | 49 |
Weitere Informationen nach Anmeldung
|
| 4741410 | 70 | K764 | 4,2 | 59 |
Weitere Informationen nach Anmeldung
|
| 4741510 | 90 | K764 | 6,3 | 74,5 |
Weitere Informationen nach Anmeldung
|
| 4741610 | 100 | K764 | 6,3 | 84,5 |
Weitere Informationen nach Anmeldung
|
| 4744510 | 45 | K764 | 4,2 | 34 |
Weitere Informationen nach Anmeldung
|
| 4751210 | 32 | K764 | 4,2 | 21 |
Weitere Informationen nach Anmeldung
|
| 4759710 | 70 | K764 | 6,3 | 54,5 |
Weitere Informationen nach Anmeldung
|
| 4761610 | 115 | K764 | 6,3 | 99,5 |
Weitere Informationen nach Anmeldung
|
| 4763610 | 22 | K764 | 3,2 | 14,5 |
Weitere Informationen nach Anmeldung
|
| 4764110 | 35 | K764 | 4,2 | 24 |
Weitere Informationen nach Anmeldung
|
| 4766810 | 63 | K764 | 6,3 | 47,5 |
Weitere Informationen nach Anmeldung
|
| 4771710 | 125 | K764 | 6,3 | 109,5 |
Weitere Informationen nach Anmeldung
|
| 4775810 | 50 | K764 | 6,3 | 34,5 |
Weitere Informationen nach Anmeldung
|
| 4812010 | 120 | K764 | 8,1 | 99 |
Weitere Informationen nach Anmeldung
|
| 4829910 | 115 | K764 | 8,1 | 94 |
Weitere Informationen nach Anmeldung
|
| 4845110 | 12 | K764 | 2,2 | 7,1 |
Weitere Informationen nach Anmeldung
|
| 4845310 | 55 | K764 | 4,2 | 44 |
Weitere Informationen nach Anmeldung
|
| 4845410 | 65 | K764 | 4,2 | 54 |
Weitere Informationen nach Anmeldung
|
Montage
K764 kann auf einteilige Kolben übergeknöpft werden.
Zuerst den O-Ring in die Nut einbringen (Nicht verdrillen!).
Für den TPU-Profilring verwenden Sie am Besten ein festes und flaches Kunststoffband. Setzen Sie den TPU-Ring an einer Stelle des Umfangs in die Dichtungsnut.
Ziehen Sie dann den Profilring mit dem Band ringsum in die Nut. Der Profilring schnappt ein und muss nach der Montage nicht mehr kalibriert werden.
Einsatzgebiete
K764 ist vorwiegend für den Einsatz in doppeltwirkenden Zylindern bei denen der Hauptdruck von einer Seite kommt konzipiert. Durch die spezielle Profilierung erreicht man zudem minimale Leckage.
Vorteile
doppeltwirkende Dichtung mit verbesserten Eigenschaften für hauptsächlich einfachwirkenden Betrieb
hervorragendes Verschleißverhalten
gute Spaltüberbrückung ermöglicht den Einsatz von Führungsringen wie Typ F87 und F506
verbesserte dynamische und statische Dichtheit durch neu entwickelte Dichtungsgeometrie
unempflindlich gegen Schmutzpartikel
durch gute Materialelastizität ist eine rasche und problemlose Montage gewährleistet
nachträgliches Kalibirieren entfällt
