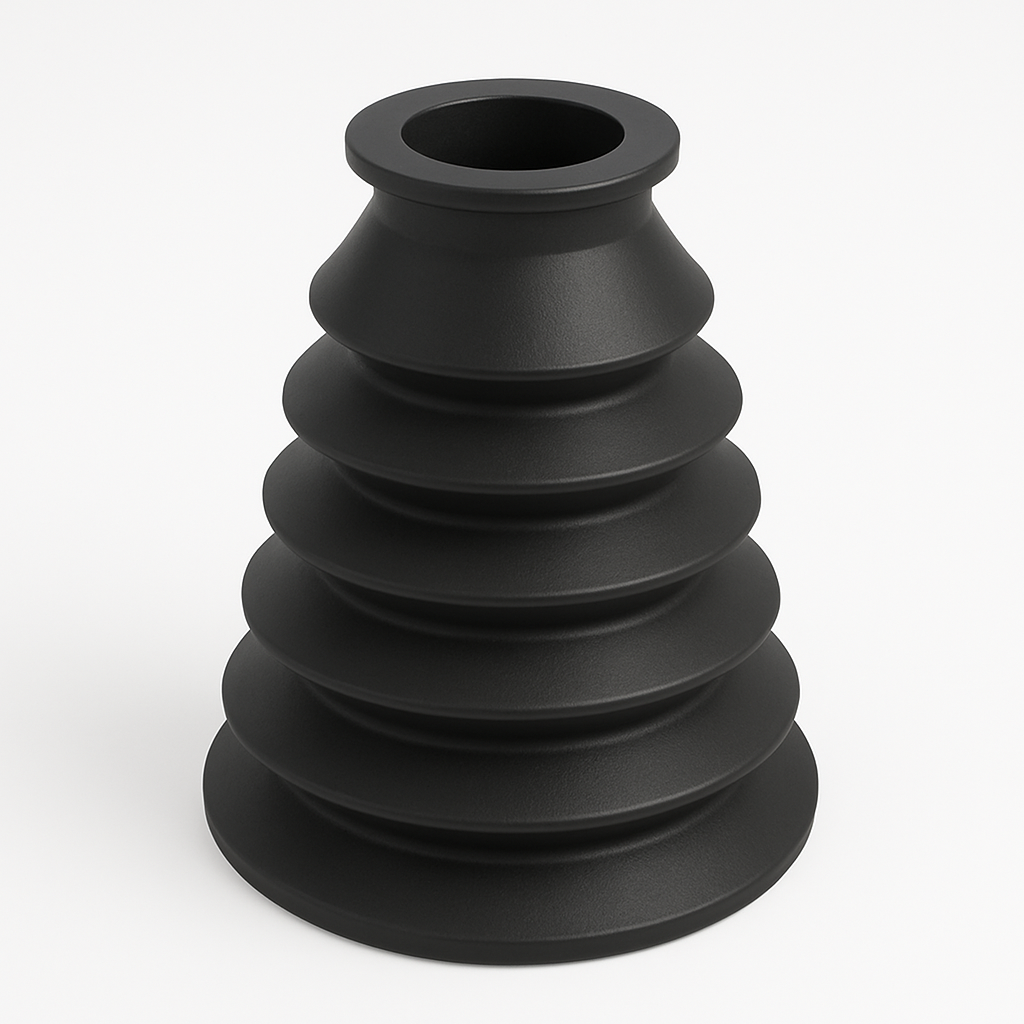

Konischer Faltenbalg

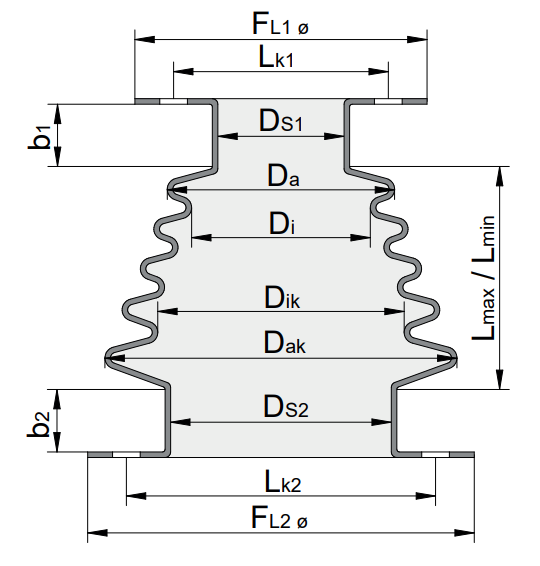

Dimensionen
Beschreibung
ØDs1: Anschluss-Aussendurchmesser Stutzen 1
ØDs2: Anschluss-Aussendurchmesser Stutzen 2
ØDa: Gesamter Aussendurchmesser des Balgs
ØDi: Innendurchmesser des Balgs
Lmax: Maximale Länge (ausgefahren) ohne Anshlüsse
Lmin: Minimale Länge (eingefahren) ohne Anshlüsse
Haben Sie den passenden Faltenbalg nicht gefunden?
Kontaktieren Sie uns!
Wir bieten verschiedene Fertigungsmöglichkeiten – auch für Kleinserien und Einzelanfertigungen.
Weitere Informationen nach Anmeldung
Haben Sie Fragen? Wir sind gerne für Sie da!
IHR HENNLICH SCHWEIZ TEAM
Produktfilter
Filter
| Artikelnummer | Lmin (mm) | øDa (mm) | Material | øDi (mm) | Anschluss 1 (mm) | Anschluss 2 (mm) | Lmax (mm) | |
|---|---|---|---|---|---|---|---|---|
|
121001-2012
Faltenbalg aus Molerit T59/T80 Form-Nr.: 12772 |
20 | 52 | Molerit T59/T80 | 25 | 10 | 80 | 80 |
Weitere Informationen nach Anmeldung
|
|
121002-0003
Faltenbalg aus Molerit T 59 Form-Nr.: 8509, Di: 35/50 |
60 | 60 | Molerit T59 | 35 | 20 | 40 | 225 |
Weitere Informationen nach Anmeldung
|
|
121002-0009
Faltenbalg aus Molerit T 59 Form-Nr.: 5588, Di: 69/100 |
45 | 102 | Molerit T59 | 69 | 52 | 120 | 150 |
Weitere Informationen nach Anmeldung
|
|
121002-0010
Faltenbalg aus Molerit T 59 Form-Nr.: 5497, Di: 32/42 |
15 | 50 | Molerit T59 | 32 | 25 | 65 | 85 |
Weitere Informationen nach Anmeldung
|
|
121002-0012
Faltenbalg aus Molerit T 59 Form-Nr.: 6733, Di: 30/40 |
30 | 70 | Molerit T59 | 30 | 25 | 40 | 210 |
Weitere Informationen nach Anmeldung
|
|
121002-0015
Faltenbalg aus Molerit T 59 Form-Nr.: 2918, Di: 70/70 |
10 | 95 | Molerit T59 | 70 | 50 | 86 | 70 |
Weitere Informationen nach Anmeldung
|
|
121002-0023
Faltenbalg aus Molerit T 59 Form-Nr.: 5502, Di: 33 |
30 | 54 | Molerit T59 | 33 | 25 | 50 | 75 |
Weitere Informationen nach Anmeldung
|
|
121002-0025
Faltenbalg aus Molerit T 59 Form-Nr.: 1580, Di: 70/120 mm |
25 | 90 | Molerit T59 | 70 | 46 | 152 | 195 |
Weitere Informationen nach Anmeldung
|
|
121002-0027
Faltenbalg aus Molerit T 59 Form-Nr.: 6867, Di: 74/84 |
30 | 91 | Molerit T59 | 74 | 62 | 89 | 70 |
Weitere Informationen nach Anmeldung
|
|
121002-0028
Faltenbalg aus Molerit T 59 Form-Nr.: 5531, Di: 36/40 |
20 | 52 | Molerit T59 | 36 | 30 | 50 | 85 |
Weitere Informationen nach Anmeldung
|
|
121002-0035
Faltenbalg aus Molerit T 59 Form-Nr.: 5040, Di: 30/50 |
25 | 50 | Molerit T59 | 30 | 15 | 60 | 110 |
Weitere Informationen nach Anmeldung
|
|
121002-0042
Faltenbalg aus Molerit T 59 Form-Nr.: 2090, Di: 100/110 |
20 | 120 | Molerit T59 | 100 | 95 | 123 | 100 |
Weitere Informationen nach Anmeldung
|
