PA1

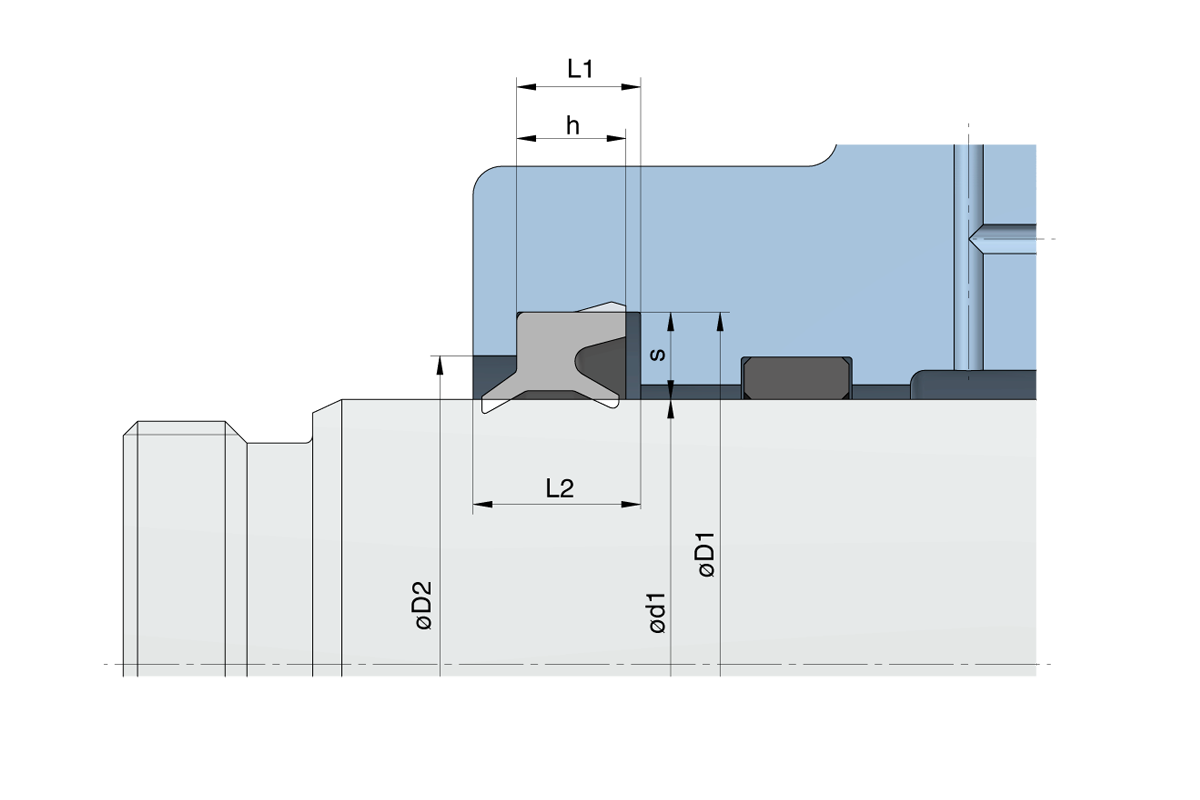

Einbauraum PA1
Beschreibung
Der PA1 Doppelabstreifer kombiniert ein asymmetrisches Dichtlippen-Nutringprofil als Dichtelement mit einer Abstreiflippe. Das bedeutet den Vorteil ein Element für zwei Funktionen für leichtere Abstreifaufgaben verwenden zu können. Neben reduzierter Reibkraft erlaubt PA1 somit auch konstruktionsbedingte Platzersparnis.
Weitere Informationen nach Anmeldung
Haben Sie Fragen? Wir sind gerne für Sie da!
IHR HENNLICH SCHWEIZ TEAM
Produktfilter
Filter
| Artikelnummer | Innenø - d1 (mm) | L1 Einbauraum höhe (mm) | D2 Haltebund ø (mm) | Aussenø- D1 (mm) | |
|---|---|---|---|---|---|
| 00300845-0382PA1 | 3 | 4,5 | 5 | 8,8 |
Weitere Informationen nach Anmeldung
|
| 00400727-0382PA1 | 4 | 2,7 | 6 | 7 |
Weitere Informationen nach Anmeldung
|
| 00400845-0382PA1 | 4 | 4,5 | 5,4 | 8,8 |
Weitere Informationen nach Anmeldung
|
| 00500827-0382PA1 | 5 | 2,7 | 6,2 | 8 |
Weitere Informationen nach Anmeldung
|
| 00600927-0382PA1 | 6 | 2,7 | 7,2 | 9 |
Weitere Informationen nach Anmeldung
|
| 00601045-0382PA1 | 6 | 4,5 | 8 | 10,8 |
Weitere Informationen nach Anmeldung
|
| 00801130-0382PA1 | 8 | 3 | 9,2 | 11,5 |
Weitere Informationen nach Anmeldung
|
| 00801245-0382PA1 | 8 | 4,5 | 10 | 12,8 |
Weitere Informationen nach Anmeldung
|
| 00801445-0382PA1 | 8 | 4,5 | 11 | 14 |
Weitere Informationen nach Anmeldung
|
| 01001432-0382PA1 | 10 | 3,2 | 11,4 | 14 |
Weitere Informationen nach Anmeldung
|
| 01001640-0382PA1 | 10 | 4 | 12,5 | 16 |
Weitere Informationen nach Anmeldung
|
| 01001645-0382PA1 | 10 | 4,5 | 13 | 16,8 |
Weitere Informationen nach Anmeldung
|
| 01001850-0382PA1 | 10 | 5 | 14 | 18 |
Weitere Informationen nach Anmeldung
|
| 01201637-0382PA1 | 12 | 3,7 | 13,7 | 16,5 |
Weitere Informationen nach Anmeldung
|
| 01201840-0382PA1 | 12 | 4 | 14,5 | 18 |
Weitere Informationen nach Anmeldung
|
| 01202037-0382PA1 | 12 | 3,7 | 16 | 20 |
Weitere Informationen nach Anmeldung
|
| 01202050-0382PA1 | 12 | 5 | 16 | 20 |
Weitere Informationen nach Anmeldung
|
| 01202055-0382PA1 | 12 | 5,5 | 16 | 20 |
Weitere Informationen nach Anmeldung
|
| 01202260-0382PA1 | 12 | 6 | 16 | 22 |
Weitere Informationen nach Anmeldung
|
| 01401837-0382PA1 | 14 | 3,7 | 15,7 | 18,5 |
Weitere Informationen nach Anmeldung
|
| 01402040-0382PA1 | 14 | 4 | 16,5 | 20 |
Weitere Informationen nach Anmeldung
|
| 01402250-0382PA1 | 14 | 5 | 18 | 22 |
Weitere Informationen nach Anmeldung
|
| 01402460-0382PA1 | 14 | 6 | 18 | 24 |
Weitere Informationen nach Anmeldung
|
| 01602037-0382PA1 | 16 | 3,7 | 17,7 | 20,5 |
Weitere Informationen nach Anmeldung
|
Montage
Abstreifer oval oder nierenförmig verformen, an einer Stelle in die Nut setzen. Dann nachdrücken und Abstreifer einschnappen lassen.
Einsatzgebiete
v max. < 1 m/s
Temperaturbereich -30°C / +90°C in Luft (trocken oder geölt), mineralische Öle oder Fette
Betriebsdruck dynamisch < 20 bar
PA1 ist speziell für Klein- und Kompakt-Pneumatikzylinder sehr gut geeignet.
Vorteile
- Reduzierte Reibung für Pneumatik
- Für Abstreif- und Dichtungsaufgaben verwendbar
- Konstruktionsbedingte Platzersparnis
