Beschreibung
S610-Nutringe wurden als Stangendichtung für schmale Einbauräume entwickelt.
Sie sind für leichten und mittleren Einsatz geeignet. Sie werden nach modernsten dichtungstechnischen Erkenntnissen mit Übermaß am Außendurchmesser ausgelegt, um einen festen Sitz in der Nut zu gewährleisten.
Durch die zweite Lippe am Dichtungsrücken wird niedrige Reibung und gutes Verschleißverhalten erzielt.
Die Dichtheit ist auch bei Niederdruck ausgezeichnet, da die kompakte Lippenform die Leckrate auf ein Minimum reduziert.
Allerdings ist die Leerlaufreibung geringfügig höher als bei S605.
S610 fndet häufig bei Teleskopzylindern und Kompaktzylindern in der Mobilhydraulik und der Landwirtschaft Verwendung.
Haben Sie Fragen? Wir sind gerne für Sie da!
IHR HENNLICH SCHWEIZ TEAM

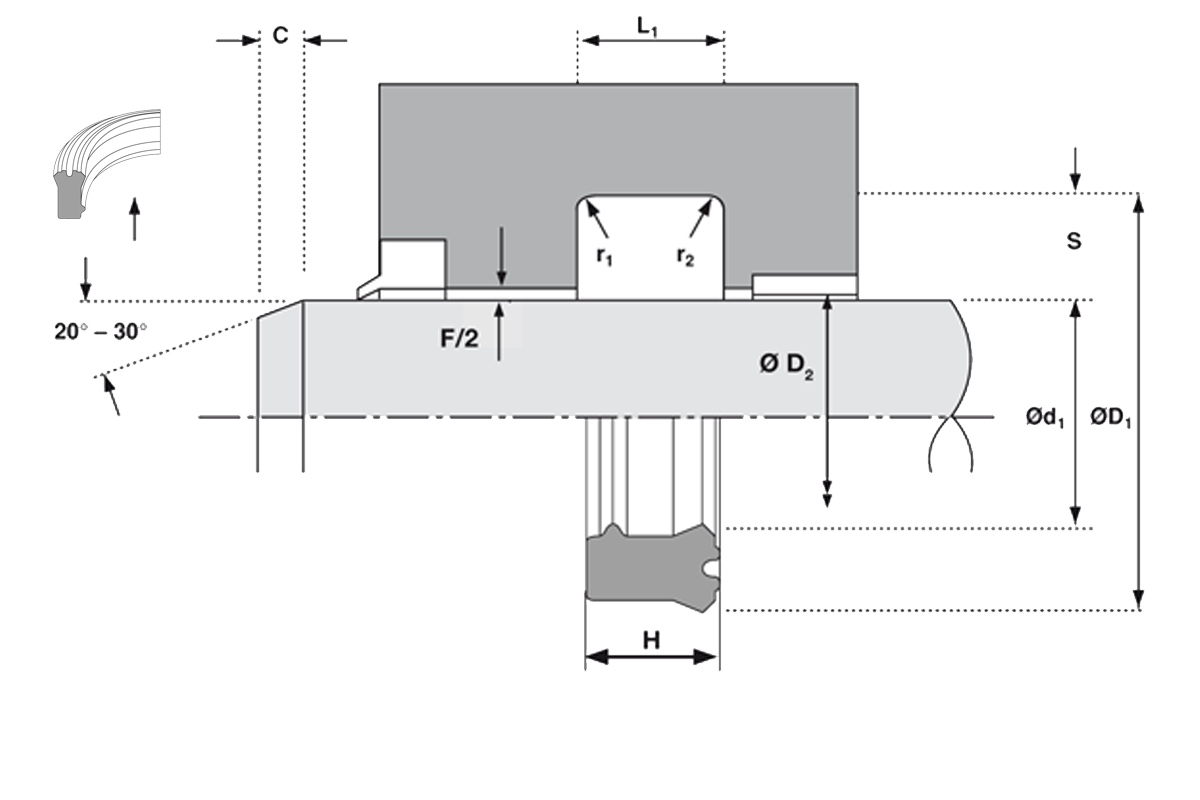

| Artikelnummer | Einbauraum L1 (mm) | Innendurchmesser Ød1 (mm) | Aussendurchmesser ØD1 (mm) | Typ | |
|---|---|---|---|---|---|
| 4299000 | 9 | 25 | 33 | S610 |
Weitere Informationen nach Anmeldung
|
| 4299100 | 9 | 50 | 58 | S610 |
Weitere Informationen nach Anmeldung
|
| 4299200 | 9 | 60 | 68 | S610 |
Weitere Informationen nach Anmeldung
|
| 4301700 | 7 | 35 | 43 | S610 |
Weitere Informationen nach Anmeldung
|
| 4301800 | 9 | 40 | 48 | S610 |
Weitere Informationen nach Anmeldung
|
| 4303200 | 8 | 60 | 70 | S610 |
Weitere Informationen nach Anmeldung
|
| 4307700 | 9 | 28 | 36 | S610 |
Weitere Informationen nach Anmeldung
|
| 4308900 | 7 | 30 | 38 | S610 |
Weitere Informationen nach Anmeldung
|
| 4316100 | 7 | 22 | 30 | S610 |
Weitere Informationen nach Anmeldung
|
| 4316200 | 7 | 25 | 33 | S610 |
Weitere Informationen nach Anmeldung
|
| 4316300 | 7 | 32 | 40 | S610 |
Weitere Informationen nach Anmeldung
|
| 4316400 | 9 | 56 | 64 | S610 |
Weitere Informationen nach Anmeldung
|
| 4316500 | 9 | 63 | 71 | S610 |
Weitere Informationen nach Anmeldung
|
| 4316600 | 9 | 70 | 78 | S610 |
Weitere Informationen nach Anmeldung
|
| 4316700 | 9 | 80 | 88 | S610 |
Weitere Informationen nach Anmeldung
|
| 4316800 | 9 | 90 | 98 | S610 |
Weitere Informationen nach Anmeldung
|
| 4316900 | 9 | 100 | 108 | S610 |
Weitere Informationen nach Anmeldung
|
| 4319400 | 5,5 | 20 | 26 | S610 |
Weitere Informationen nach Anmeldung
|
| 4323000 | 9 | 55 | 63 | S610 |
Weitere Informationen nach Anmeldung
|
| 4323200 | 7 | 28 | 36 | S610 |
Weitere Informationen nach Anmeldung
|
| 4323300 | 7,5 | 40 | 48 | S610 |
Weitere Informationen nach Anmeldung
|
| 4323700 | 9 | 87 | 95 | S610 |
Weitere Informationen nach Anmeldung
|
| 4324200 | 5,6 | 22 | 29 | S610 |
Weitere Informationen nach Anmeldung
|
| 4324300 | 6,3 | 36 | 44 | S610 |
Weitere Informationen nach Anmeldung
|
Montage
Alle Hythane-Nutringe S610 lassen sich ab Stangendurchmesser ∅ d1 = 20mm in geschlossene Nuten einschnappen !
Einsatzgebiete
Hythane-Kompakt-Nutringe Typ S610 wurden als Stangendichtung für schmale Einbauräume entwickelt und sind häufig in Teleskopzylindern im Einsatz.
Vorteile
ausgezeichnete dynamische und statische Dichtheit
unempfindlich gegenüber Druckschwankungen
einfache Montage
hervorragende Verschleißfestigkeit
sichere Funktion
