SAE-Gummikompensator

SAE-Gummikompensator
SAE-Gummikompensator

Beschreibung

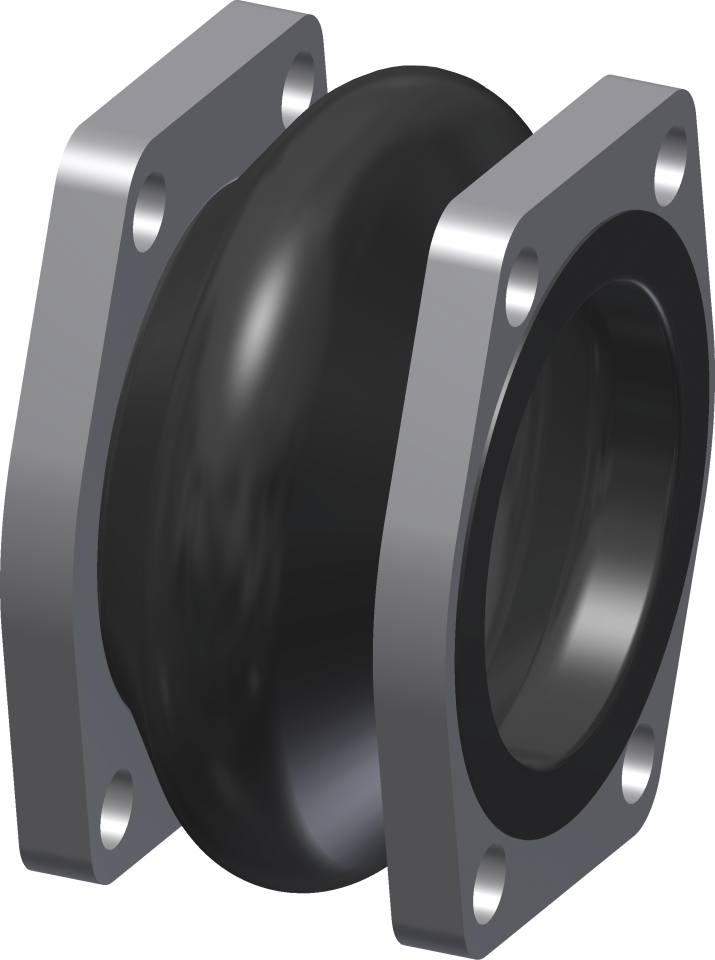

Der SAE-Gummikompensator ist ein hochgewellter Gummikompensator für hydraulische Anlagen.
In Kombination mit Flanschen nach SAE 3000 zeichnet er sich durch seine
große Durchgangsöffnung und einer großen Dehnungsaufnahme aus.
Hergestellt wird er nur in einer ölbeständigen NBR Gummimischung.
Zu den technischen Informationen und Dokumenten
...
Preise freischalten – in 3 Klicks!
Jetzt registrieren

Haben Sie Fragen? Wir sind gerne für Sie da!

Iwan Hinder

Iwan Hinder

Messen, Steuern, Regeln / Heizsysteme Kompensatoren/Filter

Iwan ist Sales Engineer / Business Development Prozesstechnik bei HENNLICH Schweiz und kennt sich aus mit Mess-, Steuer- und Regeltechnik, Heizsystemen, Kompensatoren und Filtern – kein Wunder nach 20 Jahren Vertriebserfahrung in Sensorik und Automation. Auf ihn ist Verlass, und seine Begeisterung für die Marktentwicklung ist ihm bei allem anzumerken.

Motto: offen, fair und lösungsorientiert.

+41 79 939 66 61 Iwan.hinder@hennlich.ch
Filter
Produktfilter
Gummi-Qualität
Einbaulänge mm
axiale Streckung in mm
Nennweite
Artikelnummer Gummi-Qualität Druckstufe PN Einbaulänge mm (mm) Typenbezeichnung Flansch-Ausführung axiale Streckung in mm (mm) Flanschmaterial Nennweite
GUKO032/00/065-GEEA SAE-Gummikompensator
DN 32 (5/4"), gelb
 		NBR/Nyloncord/CR - 65 SAE ohne Zug,-/ Längenbegrenzung 5 Stahl verzinkt 32
Weitere Informationen nach Anmeldung
GUKO040/00/100-GEEA SAE-Gummikompensator
DN 40 (1 1/2"), gelb
 		NBR/Nyloncord/CR - 100 SAE ohne Zug,-/ Längenbegrenzung 5 Stahl verzinkt 40
Weitere Informationen nach Anmeldung
GUKO050/00/065-GEEA SAE-Gummikompensator
DN 25 (1"), gelb
 		NBR/Nyloncord/CR - 65 SAE ohne Zug,-/ Längenbegrenzung 5 Stahl verzinkt 25
Weitere Informationen nach Anmeldung
GUKO050/00/100-GEEA SAE-Gummikompensator
DN 50 (2"), gelb
 		NBR/Nyloncord/CR - 100 SAE ohne Zug,-/ Längenbegrenzung 5 Stahl verzinkt 50
Weitere Informationen nach Anmeldung
GUKO050/00/130-GEEA SAE-Gummikompensator
DN 50 (2"), gelb
 		NBR/Nyloncord/CR - 130 SAE ohne Zug,-/ Längenbegrenzung 5 Stahl verzinkt 50
Weitere Informationen nach Anmeldung
GUKO065/00/100-GEEA SAE-Gummikompensator
DN 65 (2 1/2"), gelb
 		NBR/Nyloncord/CR - 100 SAE ohne Zug,-/ Längenbegrenzung 5 Stahl verzinkt 65
Weitere Informationen nach Anmeldung
GUKO080/00/100-GEEA1 SAE-Gummikompensator
DN 80 (3"), gelb
 		NBR/Nyloncord/CR - 100 SAE ohne Zug,-/ Längenbegrenzung 10 Stahl verzinkt 80
Weitere Informationen nach Anmeldung
GUKO080/00/130-GEEA SAE-Gummikompensator
DN 80 (3"), gelb
 		NBR/Nyloncord/CR - 130 SAE ohne Zug,-/ Längenbegrenzung 10 Stahl verzinkt 80
Weitere Informationen nach Anmeldung
GUKO100/00/100-GEEA SAE-Gummikompensator
DN 100 (4"), gelb
 		NBR/Nyloncord/CR - 100 SAE ohne Zug,-/ Längenbegrenzung 10 Stahl verzinkt 100
Weitere Informationen nach Anmeldung

Vorteile

  • hohe Flexibilität
  • kompakte Bauform
  • Vibrations- und Schwingungsdämpfung
  • einfache Montage durch 4-Loch SAE-Flansche
  • kurze Lieferzeiten

Einsatzgebiete

Zum Einsatz kommen SAE-Gummikompensatoren fast ausschließlich in der Hydraulik- und Ölindustrie, wo er zur Dehnungs- und Schwingungsaufnahme und zur Geräuschdämpfung eingesetzt wird.

Do's and Dont's

Bitte berücksichtigen Sie entsprechende Festpunktkonstruktionen und Gleitlager in Ihrem Rohrleitungssystem! Zum Verschrauben der Kompensatoren nur Innensechskantschrauben DIN 7984 mit ?achen Kopf verwenden. Hinweise und Hilfestellungen hierzu ?nden Sie in unseren Planungshinweisen.

Montage

Zum Verschrauben der Kompensatoren nur Innensechskantschrauben DIN 7984 mit flachem Kopf verwenden. Der Balg darf nicht angestrichen oder bei Medientemperaturen >50°C einisoliert werden. Bitte beachten Sie auch die Planungshinweise!
