Schenkelfeder linksgewickelt

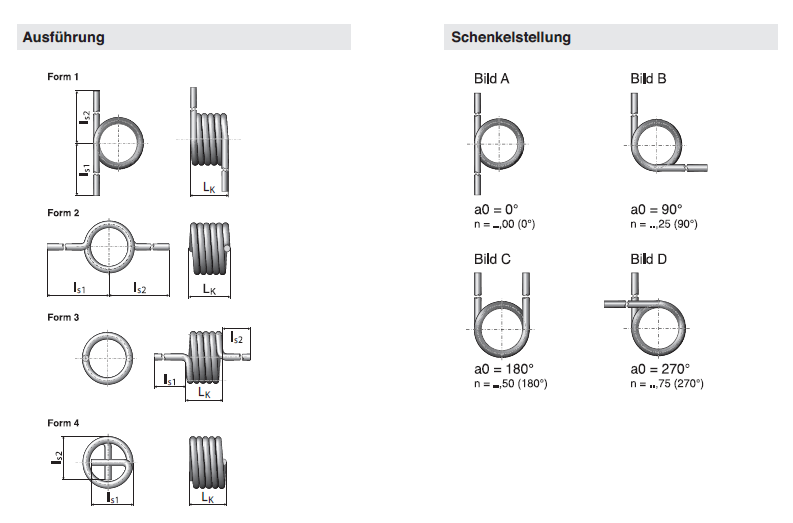

Ausführung und Schenkelstellung
Beschreibung
Schenkelfedern, auch Dreh- oder Torsionsfedern genannt, sind zylindrische Schraubenfedern mit konstantem Durchmesser und einer linearen Drehmomentkennlinie. Die Kraft- und Drehmomenteinleitung erfolgt über die Schenkel.
Die aufgeführten Norm-Schenkelfedern werden nach den Gütevorschriften für kaltgeformte Drehfedern (DIN 2194, Grad 1) aus Edelstahl 1.4310 gefertigt.
Weitere Informationen nach Anmeldung
Haben Sie Fragen? Wir sind gerne für Sie da!
IHR HENNLICH SCHWEIZ TEAM
Produktfilter
Filter
| Artikelnummer | Typ | Aussen ø (mm) | Grad (°) | Drahtstärke (mm) | Länge- Federkörper (mm) | Innendurchmesser (mm) | |
|---|---|---|---|---|---|---|---|
| M04L20 | mit Linkswindungen | 4,7 | 171,1 | 0,4 | 3 | 3,9 |
Weitere Informationen nach Anmeldung
|
| M04L21 | mit Linkswindungen | 4,7 | 179,6 | 0,4 | 3 | 3,9 |
Weitere Informationen nach Anmeldung
|
| M04L22 | mit Linkswindungen | 4,7 | 188,2 | 0,4 | 3 | 3,9 |
Weitere Informationen nach Anmeldung
|
| M04L23 | mit Linkswindungen | 4,7 | 196,8 | 0,4 | 3 | 3,9 |
Weitere Informationen nach Anmeldung
|
| M04L32 | mit Linkswindungen | 4,7 | 256,6 | 0,4 | 4 | 3,9 |
Weitere Informationen nach Anmeldung
|
| M04L40 | mit Linkswindungen | 4,7 | 273,8 | 0,4 | 4 | 3,9 |
Weitere Informationen nach Anmeldung
|
| M04L50 | mit Linkswindungen | 4,7 | 376,4 | 0,4 | 5 | 3,9 |
Weitere Informationen nach Anmeldung
|
| M04L60 | mit Linkswindungen | 4,7 | 513,3 | 0,4 | 7 | 3,9 |
Weitere Informationen nach Anmeldung
|
| M05L20 | mit Linkswindungen | 6,9 | 194 | 0,5 | 3 | 5,9 |
Weitere Informationen nach Anmeldung
|
| M05L21 | mit Linkswindungen | 6,9 | 203,7 | 0,5 | 3 | 5,9 |
Weitere Informationen nach Anmeldung
|
| M05L22 | mit Linkswindungen | 6,9 | 213,4 | 0,5 | 4 | 5,9 |
Weitere Informationen nach Anmeldung
|
| M05L23 | mit Linkswindungen | 6,9 | 223,1 | 0,5 | 4 | 5,9 |
Weitere Informationen nach Anmeldung
|
| M05L32 | mit Linkswindungen | 6,9 | 291 | 0,5 | 5 | 5,9 |
Weitere Informationen nach Anmeldung
|
| M05L40 | mit Linkswindungen | 6,9 | 310,4 | 0,5 | 5 | 5,9 |
Weitere Informationen nach Anmeldung
|
| M05L50 | mit Linkswindungen | 6,9 | 426,9 | 0,5 | 6 | 5,9 |
Weitere Informationen nach Anmeldung
|
| M05L60 | mit Linkswindungen | 6,9 | 582,1 | 0,5 | 8 | 5,9 |
Weitere Informationen nach Anmeldung
|
| M07L10 | mit Linkswindungen | 5,9 | 112,6 | 0,7 | 5 | 4,5 |
Weitere Informationen nach Anmeldung
|
| M07L11 | mit Linkswindungen | 5,9 | 118,2 | 0,7 | 5 | 4,5 |
Weitere Informationen nach Anmeldung
|
| M07L12 | mit Linkswindungen | 5,9 | 123,9 | 0,7 | 5 | 4,5 |
Weitere Informationen nach Anmeldung
|
| M07L13 | mit Linkswindungen | 5,9 | 129,5 | 0,7 | 5 | 4,5 |
Weitere Informationen nach Anmeldung
|
| M07L16 | mit Linkswindungen | 5,9 | 202,7 | 0,7 | 7 | 4,5 |
Weitere Informationen nach Anmeldung
|
| M07L17 | mit Linkswindungen | 5,9 | 208,3 | 0,7 | 8 | 4,5 |
Weitere Informationen nach Anmeldung
|
| M07L18 | mit Linkswindungen | 5,9 | 213,9 | 0,7 | 8 | 4,5 |
Weitere Informationen nach Anmeldung
|
| M07L19 | mit Linkswindungen | 5,9 | 219,6 | 0,7 | 8 | 4,5 |
Weitere Informationen nach Anmeldung
|
