Zylindrischer Faltenbalg

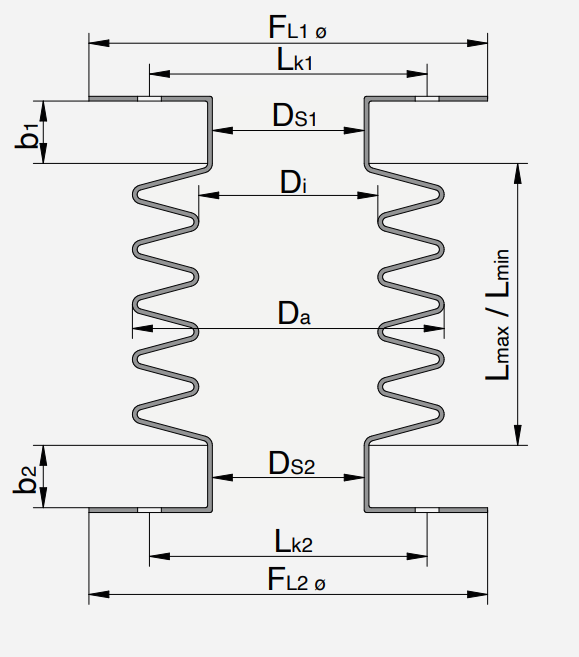

Masse für Zylindrischer Faltenbalg
Beschreibung
ØDs1: Anschluss-Aussendurchmesser Stutzen 1
ØDs2: Anschluss-Aussendurchmesser Stutzen 2
ØDa: Gesamter Aussendurchmesser des Balgs
ØDi: Innendurchmesser des Balgs
Lmax: Maximale Länge (ausgefahren) ohne Anshlüsse
Lmin: Minimale Länge (eingefahren) ohne Anshlüsse
Haben Sie den passenden Faltenbalg nicht gefunden?
Kontaktieren Sie uns!
Wir bieten verschiedene Fertigungsmöglichkeiten – auch für Kleinserien und Einzelanfertigungen.
Weitere Informationen nach Anmeldung
Haben Sie Fragen? Wir sind gerne für Sie da!
IHR HENNLICH SCHWEIZ TEAM
Produktfilter
Filter
| Artikelnummer | Anschluss 1 (mm) | øDi (mm) | Anschluss 2 (mm) | øDa (mm) | Material | Lmin (mm) | Lmax (mm) | |
|---|---|---|---|---|---|---|---|---|
| 121001-0009 | 14 | 18 | 19 | 32 | Molerit T59 | 45 | 160 |
Weitere Informationen nach Anmeldung
|
| 121001-0011 | 50 | 45 | 50 | 63 | Molerit T59 | 25 | 120 |
Weitere Informationen nach Anmeldung
|
| 121001-0023 | 50 | 65 | 50 | 89 | Molerit T59 | 80 | 270 |
Weitere Informationen nach Anmeldung
|
| 121001-0024 | 68 | 74 | 68 | 104 | Molerit T59 | 30 | 150 |
Weitere Informationen nach Anmeldung
|
| 121001-0026 | 40 | 27 | 40 | 50 | Molerit T59 | 55 | 230 |
Weitere Informationen nach Anmeldung
|
| 121001-0027 | 40 | 35 | 40 | 65 | Molerit T59 | 20 | 140 |
Weitere Informationen nach Anmeldung
|
| 121001-0029 | 40 | 45 | 60 | 79 | Molerit T59 | 40 | 230 |
Weitere Informationen nach Anmeldung
|
| 121001-0038 | 50 | 46 | 50 | 63 | Molerit T59 | 70 | 300 |
Weitere Informationen nach Anmeldung
|
| 121001-0047 | 25 | 25 | 25 | 38 | Molerit T59 | 60 | 145 |
Weitere Informationen nach Anmeldung
|
| 121001-0048 | 15 | 20 | 20 | 46 | Molerit T59 | 72 | 340 |
Weitere Informationen nach Anmeldung
|
| 121001-0049 | 60 | 62 | 60 | 79 | Molerit T59 | 70 | 220 |
Weitere Informationen nach Anmeldung
|
| 121001-0050 | 44 | 50 | 50 | 80 | Molerit T59 | 25 | 140 |
Weitere Informationen nach Anmeldung
|
| 121001-0056 | 58 | 90 | 78 | 115 | Molerit T59 | 40 | 140 |
Weitere Informationen nach Anmeldung
|
| 121001-0062 | 29 | 30 | 38 | 64 | Molerit T59 | 80 | 350 |
Weitere Informationen nach Anmeldung
|
| 121001-0065 | 72 | 80 | 80 | 110 | Molerit T59 | 25 | 145 |
Weitere Informationen nach Anmeldung
|
| 121001-0080 | 32 | 40 | 32 | 76 | Molerit T59 | 35 | 300 |
Weitere Informationen nach Anmeldung
|
| 121001-0090 | 44 | 46 | 44 | 62 | Molerit T59 | 20 | 60 |
Weitere Informationen nach Anmeldung
|
| 121001-0093 | 42 | 50 | 42 | 69 | Molerit T59 | 50 | 160 |
Weitere Informationen nach Anmeldung
|
| 121001-0096 | 52 | 54 | 56 | 84 | Molerit T59 | 60 | 240 |
Weitere Informationen nach Anmeldung
|
| 121001-0097 | 53 | 50 | 70 | 78 | Molerit T59 | 30 | 130 |
Weitere Informationen nach Anmeldung
|
| 121001-0099 | 60 | 76 | 90 | 119 | Molerit T59 | 20 | 130 |
Weitere Informationen nach Anmeldung
|
| 121001-0104 | 24 | 24 | 24 | 47 | Molerit T59 | 50 | 235 |
Weitere Informationen nach Anmeldung
|
| 121001-0105 | 45 | 51 | 48 | 81,5 | Molerit T59 | 35 | 240 |
Weitere Informationen nach Anmeldung
|
| 121001-0107 | 40 | 45 | 60 | 79 | Molerit T59 | 60 | 260 |
