Beschreibung
K730 wurde für schwerste Beanspruchung als Kolbendichtung für einteilige Kolben konstruiert.
Die Dichtung ist für doppelt- und einfachwirkende Zylinder einsetzbar.
K730 besteht aus einem hochverschleißfesten TPE-Gleitflächendichtring sowie aus einem profilierten NBR-Vorspann-Element. Beidseitig sind kräftig ausgelegte Acetal-Backringe angeordnet.
Duch die Kombination von Form und Material werden positive Dichteigenschaften erreicht.
Dichtungen, die mit "S" gekennzeichnet sind, sind speziell als Stempeldichtungen für den Untertage-Bergbau konzipiert. Sie werden mit erhöhter Vorspannung gefertigt und sind daher nur für niedrige Geschwindigkeiten geeignet.
Höhere Gleitgeschwindigkeiten können durch Veränderung des Anpressringes erreicht werden.
Haben Sie Fragen? Wir sind gerne für Sie da!
IHR HENNLICH SCHWEIZ TEAM

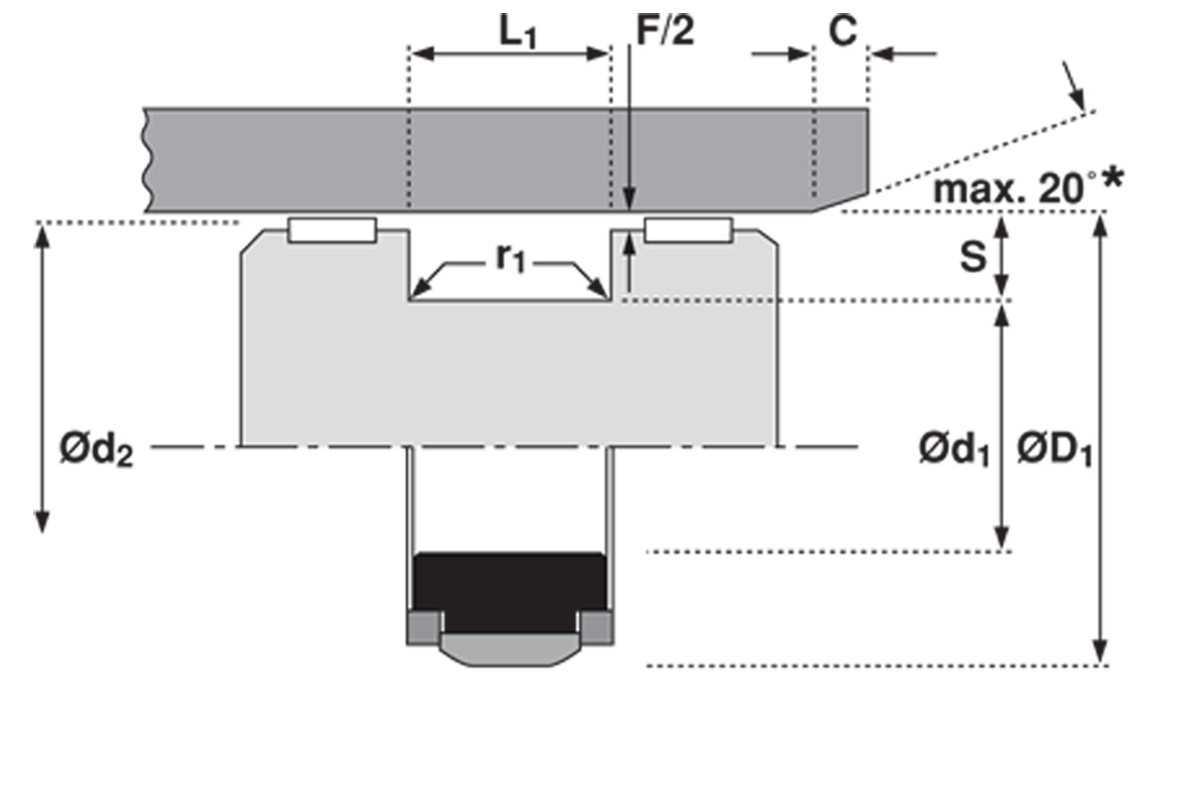

| Artikelnummer | Einbauraum L1 (mm) | Aussendurchmesser ØD1 (mm) | Innendurchmesser Ød1 (mm) | Typ | |
|---|---|---|---|---|---|
| 2328410 | 16 | 185 | 165 | K730 |
Weitere Informationen nach Anmeldung
|
| 2328510 | 16 | 180 | 160 | K730 |
Weitere Informationen nach Anmeldung
|
| 2328520 | 18 | 180 | 160 | K730 |
Weitere Informationen nach Anmeldung
|
| 2328810 | 25 | 245 | 220 | K730 |
Weitere Informationen nach Anmeldung
|
| 2329110 | 21 | 115 | 90 | K730 |
Weitere Informationen nach Anmeldung
|
| 2329210 | 16 | 115 | 100 | K730 |
Weitere Informationen nach Anmeldung
|
| 2329310 | 16 | 200 | 180 | K730 |
Weitere Informationen nach Anmeldung
|
| 2329410 | 16 | 140 | 125 | K730 |
Weitere Informationen nach Anmeldung
|
| 2330310 | 17 | 80 | 66 | K730 |
Weitere Informationen nach Anmeldung
|
| 2331110 | 16 | 170 | 150 | K730 |
Weitere Informationen nach Anmeldung
|
| 2331210 | 14,5 | 63 | 50 | K730 |
Weitere Informationen nach Anmeldung
|
| 2331310 | 13,5 | 90 | 75 | K730 |
Weitere Informationen nach Anmeldung
|
| 2331410 | 22,5 | 100 | 82 | K730 |
Weitere Informationen nach Anmeldung
|
| 2331510 | 16 | 125 | 110 | K730 |
Weitere Informationen nach Anmeldung
|
| 2331610 | 16 | 110 | 95 | K730 |
Weitere Informationen nach Anmeldung
|
| 2332010 | 16 | 165 | 150 | K730 |
Weitere Informationen nach Anmeldung
|
| 2332210 | 16 | 190 | 170 | K730 |
Weitere Informationen nach Anmeldung
|
| 2332410 | 16 | 210 | 190 | K730 |
Weitere Informationen nach Anmeldung
|
| 2332510 | 16 | 215 | 195 | K730 |
Weitere Informationen nach Anmeldung
|
| 2332710 | 16 | 230 | 210 | K730 |
Weitere Informationen nach Anmeldung
|
| 2333010 | 25 | 240 | 215 | K730 |
Weitere Informationen nach Anmeldung
|
| 2333511 | 25 | 280 | 255 | K730 |
Weitere Informationen nach Anmeldung
|
| 2333710 | 25 | 310 | 285 | K730 |
Weitere Informationen nach Anmeldung
|
| 2333910 | 25 | 220 | 195 | K730 |
Weitere Informationen nach Anmeldung
|
Montage
K730 ist zur Montage auf einteilige Kolben vorgesehen.
Erst das Gummi-Vorspannelement überknöpfen und mittig in die Nut setzen.
Danach den unteren Backring auf der montageabgewandten Seite einsetzen.
Er kann als Positionierhilfe für den Dichtring dienen.
Um den Dichtring dabei nicht unnötig aufzudehnen, verwendet man am Besten ein Kunststoff-Montageband, mit dem er mittels kreisförmiger Bewegungen auf das NBR-Vorspannelement montiert und direkt an den Backring herangezogen wird.
Dabei ist darauf zu achten, dass die Fläche zwischen dem Gummivorspannelement und dem TPE-Dichtring fettfrei bleibt.
Zuletzt den zweiten Backring einschnappen lassen.
Erst vor der Montage ins Zylinderrohr soll die Lauffläche von K730 gut eingefettet werden.
Bei kleinen Einbauschrägen am Rohr und Dichtungen, deren axiale Nutlänge größer als 16mm ist, kann eine Montagehülse den Zusammenbau erleichtern.
Solche Montagehülsen sollen eine Schräge von 7° bis 10° haben, damit sich der TPE-Dichtring beim Einschieben ins Rohr nicht konisch aufstellt, und der äußere Backring nicht unter den Dichtring schieben kann.
Einsatzgebiete
Typ K730 wurde für schwerste Beanspruchung als Kolbendichtung für einteilige Kolben konstruiert. Die Dichtung ist für doppelt- und einfachwirkende Zylinder einsetzbar. K730 bietet auch bei höchsten Drücken und Druckspitzen lange Lebensdauer durch hervorragendes Verschleißverhalten bei sehr feinen, wie auch sehr groben Oberflächen.
Vorteile
lange Lebensdauer
einteilige Kolbenkonstruktion
Kolben steht unter Druck ohne Leckage
gute Spaltüberbrückung
hervorragendes Verschleißverhalten bei sehr feinen wie auch groben Oberflächen
unempfindlich gegen Schmutzpartikel
der Formenpark wird ständig erweitert
